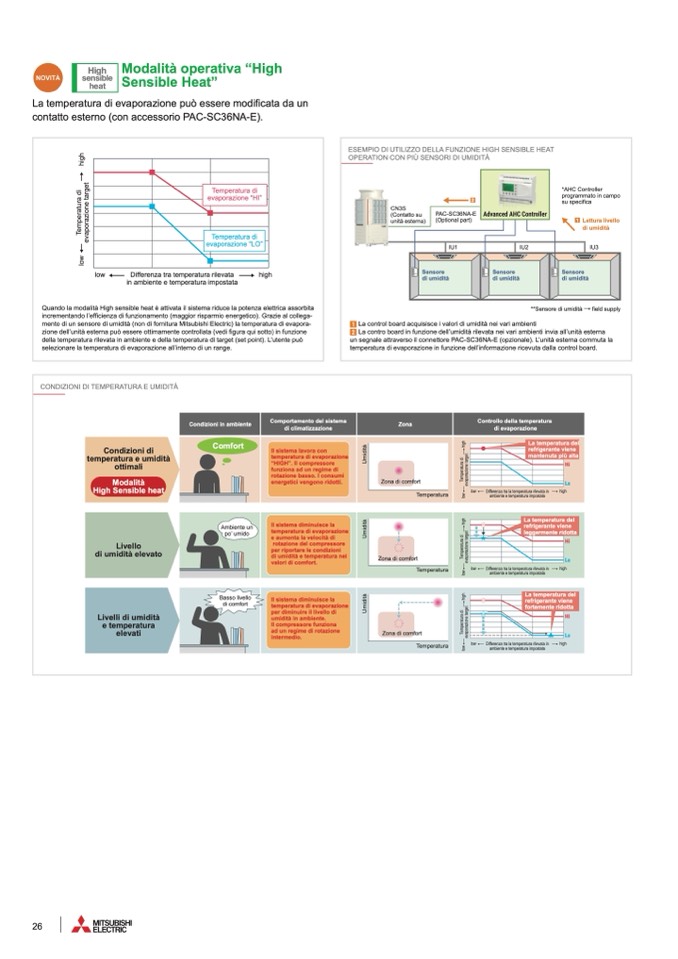

Modalità operativa “High
Sensible Heat”
La temperatura di evaporazione pu
ò essere modificata da un
contatto esterno (con accessorio PAC-SC36NA-E).
High
sensible
heat
Temperatura di
evaporazione “HI”
Temperatura di
evaporazione “LO”
low
Differenza tra temperatura rilevata
high
in ambiente e temperatura impostata
Quando la modalità High sensible heat è attivata il sistema riduce la potenza elettrica assorbita
incrementando l’efficienza di funzionamento (maggior risparmio energetico). Grazie al collega-
mento di un sensore di umidità (non di fornitura Mitsubishi Electric) la temperatura di evapora-
zione dell’unità esterna può essere ottimamente controllata (vedi figura qui sotto) in funzione
della temperatura rilevata in ambiente e della temperatura di target (set point). L’utente può
selezionare la temperatura di evaporazione all’interno di un range.
ESEMPIO DI UTILIZZO DELLA FUNZIONE HIGH SENSIBLE HEAT
OPERATION CON PIÙ SENSORI DI UMIDITÀ
2
*AHC Controller
programmato in campo
su specifica
CN3S
(Contatto su
unità esterna)
1
**Sensore di umidità
Lettura livello
di umidità
IU3
field supply
PAC-SC36NA-E
(Optional part)
IU1
IU2
Sensore
di umidità
Sensore
di umidità
Sensore
di umidità
La control board acquisisce i valori di umidità nei vari ambienti
La contro board in funzione dell’umidità rilevata nei vari ambienti invia all’unità esterna
un segnale attraverso il connettore PAC-SC36NA-E (opzionale). L’unità esterna commuta la
temperatura di evaporazione in funzione dell’informazione ricevuta dalla control board.
CONDIZIONI DI TEMPERATURA E UMIDITÀ
Condizioni di
temperatura e umidità
ottimali
Modalità
High Sensible heat
Livello
di umidità elevato
Livelli di umidità
e temperatura
elevati
Condizioni in ambiente
Comportamento del sistema
di climatizzazione
Zona
Controllo della temperatura
di evaporazione
Comfort
La temperatura del
refrigerante viene
mantenuta più alta
Il sistema lavora con
temperatura di evaporazione
“HIGH”. Il compressore
funziona ad un regime di
rotazione basso. I consumi
energetici vengono ridotti.
Hi
Lo
low
Differenza tra la temperatura rilevata in
high
ambiente e temperatura impostata
Zona di comfort
Temperatura
La temperatura del
refrigerante viene
leggermente ridotta
Il sistema diminuisce la
temperatura di evaporazione
e aumenta la velocità di
rotazione del compressore
per riportare le condizioni
di umidità e temperatura nei
valori di comfort.
Ambiente un
po’ umido
Zona di comfort
Temperatura
Hi
Lo
low
Differenza tra la temperatura rilevata in
high
ambiente e temperatura impostata
Basso livello
di comfort
La temperatura del
refrigerante viene
fortemente ridotta
Il sistema diminuisce la
temperatura di evaporazione
per diminuire il livello di
umidità in ambiente.
Il compressore funziona
ad un regime di rotazione
intermedio.
Hi
Lo
low
Differenza tra la temperatura rilevata in
high
ambiente e temperatura impostata
Zona di comfort
Temperatura
26
