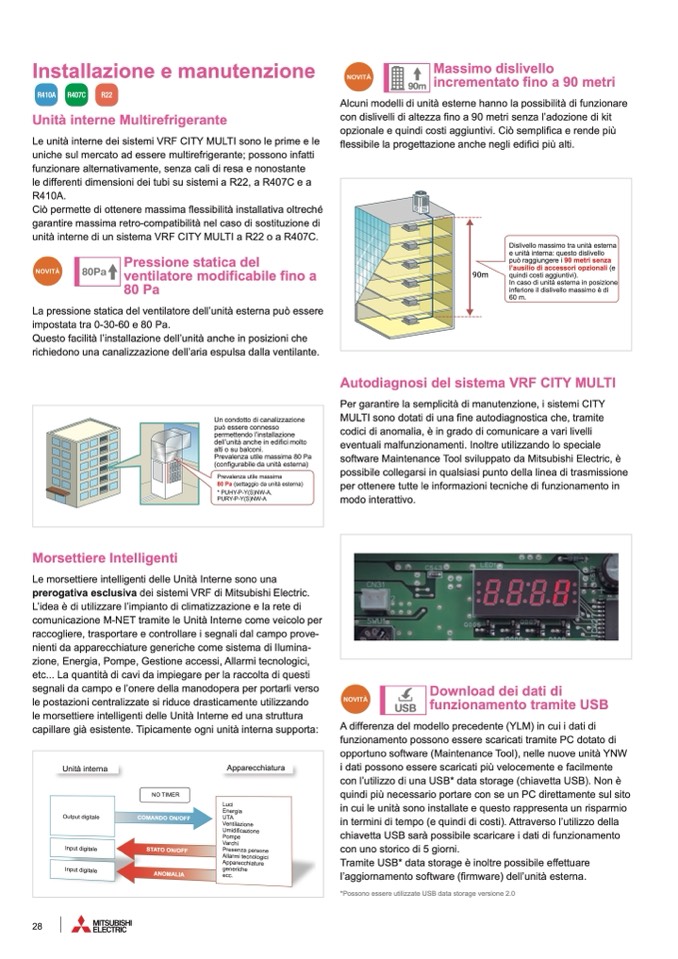

Installazione e manutenzione
R410A
R407C
R22
Unità interne Multirefrigerante
Le unità interne dei sistemi VRF CITY MULTI sono le prime e le
uniche sul mercato ad essere multirefrigerante; possono infatti
funzionare alternativamente, senza cali di resa e nonostante
le differenti dimensioni dei tubi su sistemi a R22, a R407C e a
R410A.
Ciò permette di ottenere massima flessibilità installativa oltreché
garantire massima retro-compatibilità nel caso di sostituzione di
unità interne di un sistema VRF CITY MULTI a R22 o a R407C.
Pressione statica del
ventilatore modificabile fino a
80 Pa
La pressione statica del ventilatore dell’unità esterna pu
ò essere
impostata tra 0-30-60 e 80 Pa.
Questo facilità l’installazione dell’unità anche in posizioni che
richiedono una canalizzazione dell’aria espulsa dalla ventilante.
Massimo dislivello
incrementato fino a 90 metri
Alcuni modelli di unità esterne hanno la possibilità di funzionare
con dislivelli di altezza fino a 90 metri senza l’adozione di kit
opzionale e quindi costi aggiuntivi. Ciò semplifica e rende più
flessibile la progettazione anche negli edifici più alti.
90m
Dislivello massimo tra unità esterna
e unità interna: questo dislivello
può raggiungere i 90 metri senza
l’ausilio di accessori opzionali (e
quindi costi aggiuntivi).
In caso di unità esterna in posizione
inferiore il dislivello massimo è di
60 m.
Un condotto di canalizzazione
può essere connesso
permettendo l’installazione
dell’unità anche in edifici molto
alti o su balconi.
Prevalenza utile massima 80 Pa
(configurabile da unità esterna)
Prevalenza utile massima
80 Pa (settaggio da unità esterna)
* PUHY-P-Y(S)NW-A,
PURY-P-Y(S)NW-A
Morsettiere Intelligenti
Le morsettiere intelligenti delle Unità Interne sono una
prerogativa esclusiva dei sistemi VRF di Mitsubishi Electric.
L’idea è di utilizzare l’impianto di climatizzazione e la rete di
comunicazione M-NET tramite le Unità Interne come veicolo per
raccogliere, trasportare e controllare i segnali dal campo prove-
nienti da apparecchiature generiche come sistema di Ilumina-
zione, Energia, Pompe, Gestione accessi, Allarmi tecnologici,
etc... La quantità di cavi da impiegare per la raccolta di questi
segnali da campo e l’onere della manodopera per portarli verso
le postazioni centralizzate si riduce drasticamente utilizzando
le morsettiere intelligenti delle Unità Interne ed una struttura
capillare già esistente. Tipicamente ogni unità interna supporta:
Autodiagnosi del sistema VRF CITY MULTI
Per garantire la semplicità di manutenzione, i sistemi CITY
MULTI sono dotati di una fine autodiagnostica che, tramite
codici di anomalia, è in grado di comunicare a vari livelli
eventuali malfunzionamenti. Inoltre utilizzando lo speciale
software Maintenance Tool sviluppato da Mitsubishi Electric, è
possibile collegarsi in qualsiasi punto della linea di trasmissione
per ottenere tutte le informazioni tecniche di funzionamento in
modo interattivo.
Download dei dati di
funzionamento tramite USB
A differenza del modello precedente (YLM) in cui i dati di
funzionamento possono essere scaricati tramite PC dotato di
opportuno software (Maintenance Tool), nelle nuove unità YNW
i dati possono essere scaricati più velocemente e facilmente
con l’utilizzo di una USB* data storage (chiavetta USB). Non è
quindi più necessario portare con se un PC direttamente sul sito
in cui le unità sono installate e questo rappresenta un risparmio
in termini di tempo (e quindi di costi). Attraverso l’utilizzo della
chiavetta USB sarà possibile scaricare i dati di funzionamento
con uno storico di 5 giorni.
Tramite USB* data storage è inoltre possibile effettuare
l’aggiornamento software (firmware) dell’unità esterna.
*Possono essere utilizzate USB data storage versione 2.0
USB
Unità interna
Apparecchiatura
NO TIMER
28
Output digitale
COMANDO ON/OFF
Input digitale
Input digitale
STATO ON/OFF
ANOMALIA
ecc.
Luci
Energia
UTA
Ventilazione
Umidificazione
Pompe
Varchi
Presenza persone
Allarmi tecnologici
Apparecchiature
generiche
