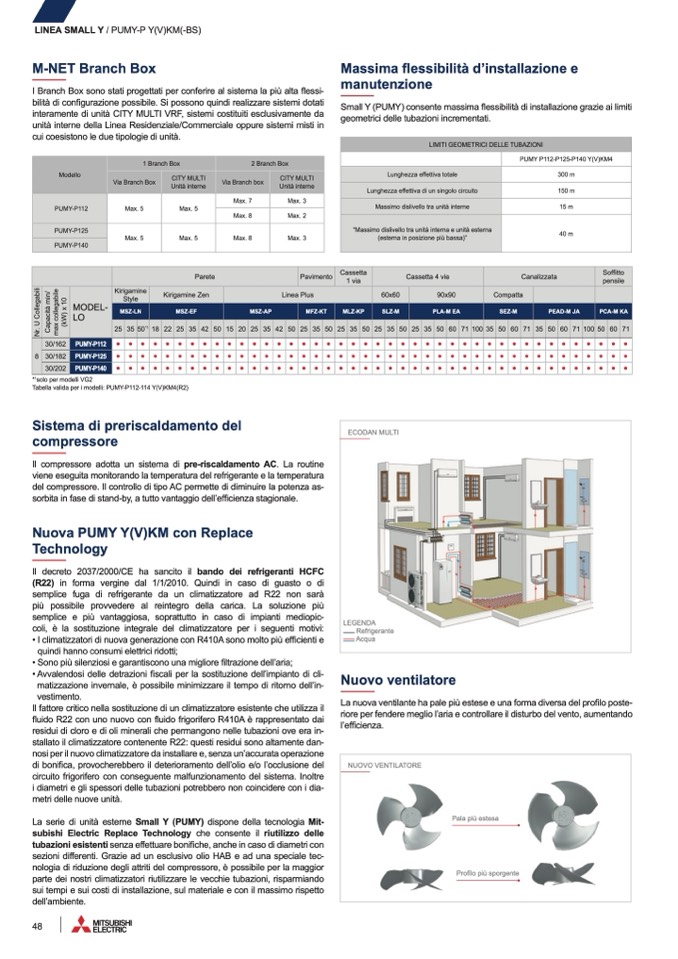

LINEA SMALL Y / PUMY-P Y(V)KM(-BS)

M-NET Branch Box

I Branch Box sono stati progettati per conferire al sistema la più alta flessi-

bilità di configurazione possibile. Si possono quindi realizzare sistemi dotati

interamente di unità CITY MULTI VRF, sistemi costituiti esclusivamente da

unità interne della Linea Residenziale/Commerciale oppure sistemi misti in

cui coesistono le due tipologie di unità.

Massima flessibilità d’installazione e

manutenzione

Small Y (PUMY) consente massima flessibilità di installazione grazie ai limiti

geometrici delle tubazioni incrementati.

LIMITI GEOMETRICI DELLE TUBAZIONI

PUMY P112-P125-P140 Y(V)KM4

Lunghezza effettiva totale

300 m

Lunghezza effettiva di un singolo circuito

150 m

Massimo dislivello tra unità interne

15 m

“Massimo dislivello tra unità interna e unità esterna

(esterna in posizione più bassa)”

40 m

Modello

1 Branch Box

2 Branch Box

Via Branch Box

CITY MULTI

Unità interne

Via Branch box

CITY MULTI

Unità interne

PUMY-P112

Max. 5

Max. 5

Max. 7

Max. 3

Max. 8

Max. 2

PUMY-P125

Max. 5

Max. 5

Max. 8

Max. 3

PUMY-P140

Parete

Kirigamine

Kirigamine Zen

MODEL-

Style

MSZ-AP

Pavimento

Linea Plus

MFZ-KT

Cassetta

1 via

MLZ-KP

60x60

SLZ-M

Cassetta 4 vie

90x90

PLA-M EA

Canalizzata

Compatta

SEZ-M

PEAD-M JA

Soffitto

pensile

PCA-M KA

LO

MSZ-LN

MSZ-EF

25 35 50

*1

18 22 25 35 42 50 15 20 25 35 42 50 25 35 50 25 35 50 25 35 50 25 35 50 60 71 100 35 50 60 71 35 50 60 71 100 50 60 71

30/162 PUMY-P112

••••••••••••••••••••••••••••••••••••••••••

8 30/182

PUMY-P125 • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • •

30/202 PUMY-P140

••••••••••••••••••••••••••••••••••••••••••

*

1

solo per modelli VG2

Tabella valida per i modelli: PUMY-P112-114 Y(V)KM4(R2)

Sistema di preriscaldamento del

compressore

Il compressore adotta un sistema di pre-riscaldamento AC. La routine

viene eseguita monitorando la temperatura del refrigerante e la temperatura

del compressore. Il controllo di tipo AC permette di diminuire la potenza as-

sorbita in fase di stand-by, a tutto vantaggio dell’efficienza stagionale.

Nuova PUMY Y(V)KM con Replace

Technology

Il decreto 2037/2000/CE ha sancito il bando dei refrigeranti HCFC

(R22) in forma vergine dal 1/1/2010. Quindi in caso di guasto o di

semplice fuga di refrigerante da un climatizzatore ad R22 non sarà

più possibile provvedere al reintegro della carica. La soluzione più

semplice e più vantaggiosa, soprattutto in caso di impianti mediopic-

coli, è la sostituzione integrale del climatizzatore per i seguenti motivi:

• I climatizzatori di nuova generazione con R410A sono molto più efficienti e

quindi hanno consumi elettrici ridotti;

• Sono più silenziosi e garantiscono una migliore filtrazione dell’aria;

• Avvalendosi delle detrazioni fiscali per la sostituzione dell’impianto di cli-

matizzazione invernale, è possibile minimizzare il tempo di ritorno dell’in-

vestimento.

Il fattore critico nella sostituzione di un climatizzatore esistente che utilizza il

fluido R22 con uno nuovo con fluido frigorifero R410A è rappresentato dai

residui di cloro e di oli minerali che permangono nelle tubazioni ove era in-

stallato il climatizzatore contenente R22: questi residui sono altamente dan-

nosi per il nuovo climatizzatore da installare e, senza un’accurata operazione

di bonifica, provocherebbero il deterioramento dell’olio e/o l’occlusione del

circuito frigorifero con conseguente malfunzionamento del sistema. Inoltre

i diametri e gli spessori delle tubazioni potrebbero non coincidere con i dia-

metri delle nuove unità.

La serie di unità esterne Small Y (PUMY) dispone della tecnologia Mit-

subishi Electric Replace Technology che consente il riutilizzo delle

tubazioni esistenti senza effettuare bonifiche, anche in caso di diametri con

sezioni differenti. Grazie ad un esclusivo olio HAB e ad una speciale tec-

nologia di riduzione degli attriti del compressore, è possibile per la maggior

parte dei nostri climatizzatori riutilizzare le vecchie tubazioni, risparmiando

sui tempi e sui costi di installazione, sul materiale e con il massimo rispetto

dell’ambiente.

Nuovo ventilatore

La nuova ventilante ha pale più estese e una forma diversa del profilo poste-

riore per fendere meglio l’aria e controllare il disturbo del vento, aumentando

l’efficienza.

ECODAN MULTI

LEGENDA

Refrigerante

Acqua

NUOVO VENTILATORE

Pala più estesa

Profilo più sporgente
