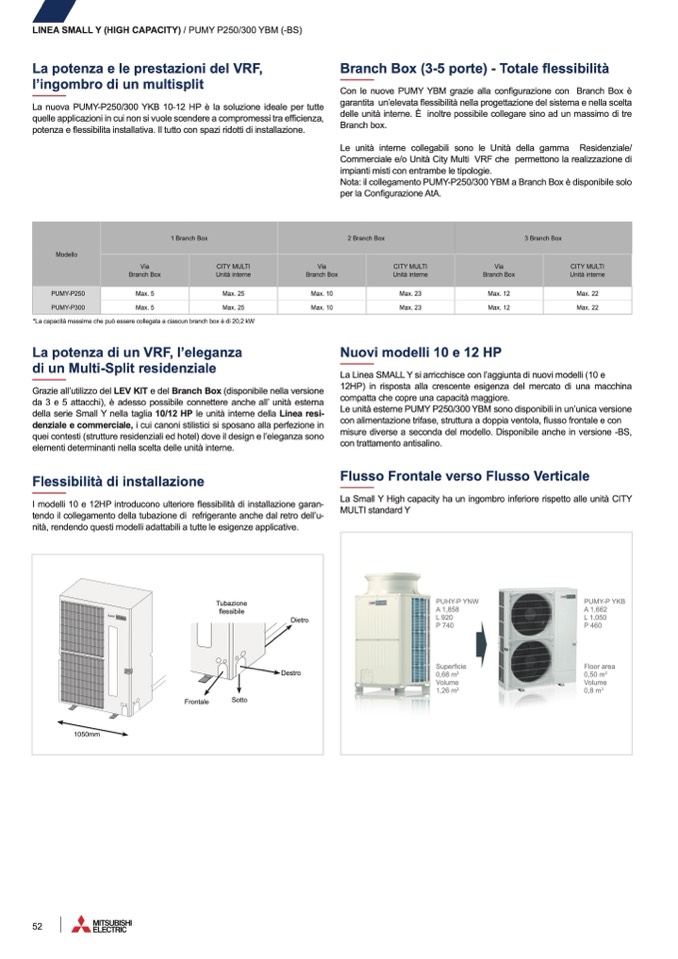

LINEA SMALL Y (HIGH CAPACITY) / PUMY P250/300 YBM (-BS)
La potenza e le prestazioni del VRF,
l’ingombro di un multisplit
La nuova PUMY-P250/300 YKB 10-12 HP è la soluzione ideale per tutte
quelle applicazioni in cui non si vuole scendere a compromessi tra efficienza,
potenza e flessibilita installativa. Il tutto con spazi ridotti di installazione.
Branch Box (3-5 porte) - Totale flessibilità
Con le nuove PUMY YBM grazie alla configurazione con Branch Box è
garantita un’elevata flessibilità nella progettazione del sistema e nella scelta
delle unità interne. È inoltre possibile collegare sino ad un massimo di tre
Branch box.
Le unità interne collegabili sono le Unità della gamma Residenziale/
Commerciale e/o Unità City Multi VRF che permettono la realizzazione di
impianti misti con entrambe le tipologie.
Nota: il collegamento PUMY-P250/300 YBM a Branch Box è disponibile solo
per la Configurazione AtA.
Modello
1 Branch Box
2 Branch Box
3 Branch Box
Via
Branch Box
CITY MULTI
Unità interne
Via
Branch Box
CITY MULTI
Unità interne
Via
Branch Box
CITY MULTI
Unità interne
PUMY-P250
Max. 5
Max. 25
Max. 10
Max. 23
Max. 12
Max. 22
PUMY-P300
Max. 5
Max. 25
Max. 10
Max. 23
Max. 12
Max. 22
*La capacità massima che può essere collegata a ciascun branch box è di 20,2 kW
La potenza di un VRF, l’eleganza
di un Multi-Split residenziale
Grazie all’utilizzo del LEV KIT e del Branch Box (disponibile nella versione
da 3 e 5 attacchi), è adesso possibile connettere anche all’ unità esterna
della serie Small Y nella taglia 10/12 HP le unità interne della Linea resi-
denziale e commerciale, i cui canoni stilistici si sposano alla perfezione in
quei contesti (strutture residenziali ed hotel) dove il design e l’eleganza sono
elementi determinanti nella scelta delle unità interne.
Flessibilità di installazione
I modelli 10 e 12HP introducono ulteriore flessibilità di installazione garan-
tendo il collegamento della tubazione di refrigerante anche dal retro dell’u-
nità, rendendo questi modelli adattabili a tutte le esigenze applicative.
Nuovi modelli 10 e 12 HP
La Linea SMALL Y si arricchisce con l’aggiunta di nuovi modelli (10 e
12HP) in risposta alla crescente esigenza del mercato di una macchina
compatta che copre una capacità maggiore.
Le unità esterne PUMY P250/300 YBM sono disponibili in un’unica versione
con alimentazione trifase, struttura a doppia ventola, flusso frontale e con
misure diverse a seconda del modello. Disponibile anche in versione -BS,
con trattamento antisalino.
Flusso Frontale verso Flusso Verticale
La Small Y High capacity ha un ingombro inferiore rispetto alle unità CITY
MULTI standard Y
PUHY-P YNW
A 1,858
L 920
P 740
Superficie
0,68 m
2
Volume
1,26 m
2
PUMY-P YKB
A 1,662
L 1,050
P 460
Floor area
0,50 m
2
Volume
0,8 m
3
Tubazione
flessibile
Frontale
Dietro
Destro
Sotto
1050mm
52
