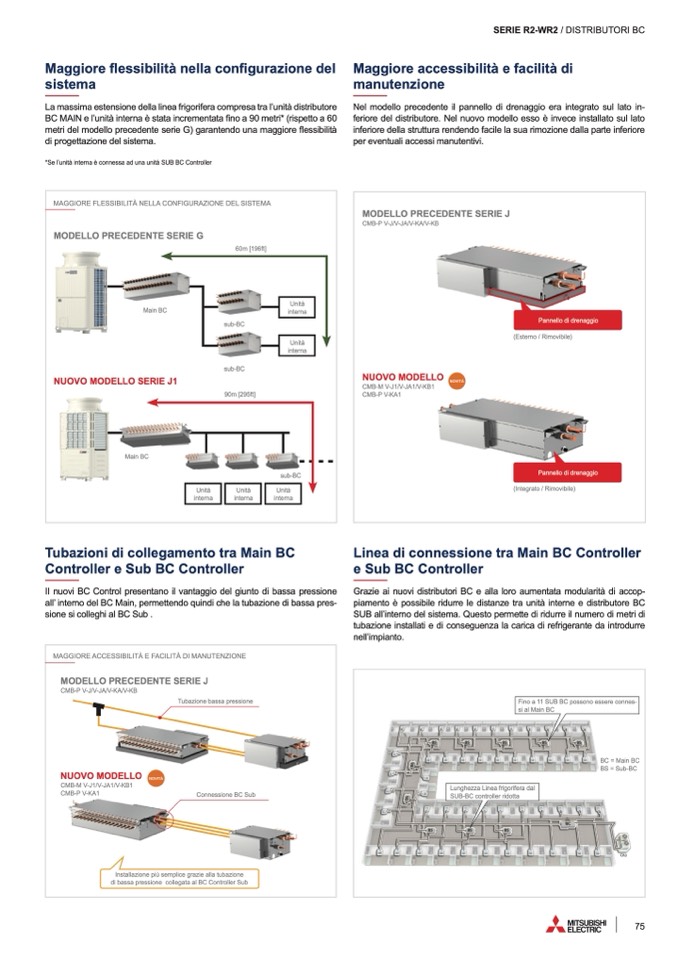

Maggiore flessibilità nella configurazione del

sistema

La massima estensione della linea frigorifera compresa tra l’unità distributore

BC MAIN e l’unità interna è stata incrementata fino a 90 metri* (rispetto a 60

metri del modello precedente serie G) garantendo una maggiore flessibilità

di progettazione del sistema.

*Se l’unità interna è connessa ad una unità SUB BC Controller

Tubazioni di collegamento tra Main BC

Controller e Sub BC Controller

II nuovi BC Control presentano il vantaggio del giunto di bassa pressione

all’ interno del BC Main, permettendo quindi che la tubazione di bassa pres-

sione si colleghi al BC Sub .

SERIE R2-WR2 / DISTRIBUTORI BC

Maggiore accessibilità e facilità di

manutenzione

Nel modello precedente il pannello di drenaggio era integrato sul lato in-

feriore del distributore. Nel nuovo modello esso è invece installato sul lato

inferiore della struttura rendendo facile la sua rimozione dalla parte inferiore

per eventuali accessi manutentivi.

Linea di connessione tra Main BC Controller

e Sub BC Controller

Grazie ai nuovi distributori BC e alla loro aumentata modularità di accop-

piamento è possibile ridurre le distanze tra unità interne e distributore BC

SUB all’interno del sistema. Questo permette di ridurre il numero di metri di

tubazione installati e di conseguenza la carica di refrigerante da introdurre

nell’impianto.

MAGGIORE FLESSIBILITÀ NELLA CONFIGURAZIONE DEL SISTEMA

MODELLO PRECEDENTE SERIE G

Main BC

NUOVO MODELLO SERIE J1

Main BC

60m [196ft]

sub-BC

sub-BC

90m [295ft]

Unità

interna

Unità

interna

sub-BC

Unità

interna

Unità

interna

Unità

interna

MODELLO PRECEDENTE SERIE J

CMB-P V-J/V-JA/V-KA/V-KB

NUOVO MODELLO

CMB-M V-J1/V-JA1/V-KB1

CMB-P V-KA1

Pannello di drenaggio

(Esterno / Rimovibile)

Pannello di drenaggio

(Integrato / Rimovibile)

MAGGIORE ACCESSIBILITÀ E FACILITÀ DI MANUTENZIONE

MODELLO PRECEDENTE SERIE J

CMB-P V-J/V-JA/V-KA/V-KB

NUOVO MODELLO

CMB-M V-J1/V-JA1/V-KB1

CMB-P V-KA1

Tubazione bassa pressione

Connessione BC Sub

Installazione più semplice grazie alla tubazione

di bassa pressione collegata al BC Controller Sub

Fino a 11 SUB BC possono essere connes-

si al Main BC

BC = Main BC

BS = Sub-BC

Lunghezza Linea frigorifera dal

SUB-BC controller ridotta
