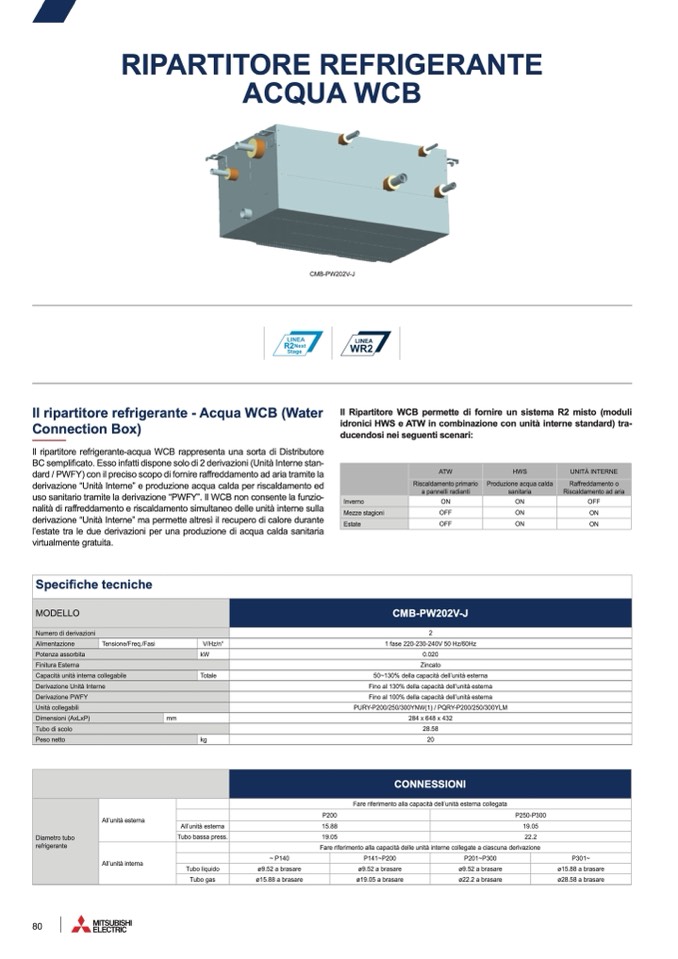

RIPARTITORE REFRIGERANTE
ACQUA WCB
CMB-PW202V-J
Il ripartitore refrigerante - Acqua WCB (Water
Connection Box)
Il ripartitore refrigerante-acqua WCB rappresenta una sorta di Distributore
BC semplificato. Esso infatti dispone solo di 2 derivazioni (Unità Interne stan-
dard / PWFY) con il preciso scopo di fornire raffreddamento ad aria tramite la
derivazione “Unità Interne” e produzione acqua calda per riscaldamento ed
uso sanitario tramite la derivazione “PWFY”. Il WCB non consente la funzio-
nalità di raffreddamento e riscaldamento simultaneo delle unità interne sulla
derivazione “Unità Interne” ma permette altresì il recupero di calore durante
l’estate tra le due derivazioni per una produzione di acqua calda sanitaria
virtualmente gratuita.
Il Ripartitore WCB permette di fornire un sistema R2 misto (moduli
idronici HWS e ATW in combinazione con unità interne standard) tra-
ducendosi nei seguenti scenari:
ATW
HWS
UNITÀ INTERNE
Riscaldamento primario
a pannelli radianti
Produzione acqua calda
sanitaria
Raffreddamento o
Riscaldamento ad aria
Inverno
ON
ON
OFF
Mezze stagioni
OFF
ON
ON
Estate
OFF
ON
ON
Specifiche tecniche
MODELLO
CMB-PW202V-J
Numero di derivazioni
2
Alimentazione
Tensione/Freq./Fasi
V/Hz/n°
1 fase 220-230-240V 50 Hz/60Hz
Potenza assorbita
kW
0.020
Finitura Esterna
Zincato
Capacità unità interna collegabile
Totale
50~130% della capacità dell’unità esterna
Derivazione Unità Interne
Fino al 130% della capacità dell’unità esterna
Derivazione PWFY
Fino al 100% della capacità dell’unità esterna
Unità collegabili
PURY-P200/250/300YNW(1) / PQRY-P200/250/300YLM
Dimensioni (AxLxP)
mm
284 x 648 x 432
Tubo di scolo
28.58
Peso netto
kg
20
CONNESSIONI
Diametro tubo
refrigerante
All’unità esterna
Fare riferimento alla capacità dell’unità esterna collegata
P200
P250-P300
All’unità esterna
15.88
19.05
Tubo bassa press.
19.05
22.2
All’unità interna
Fare riferimento alla capacità delle unità interne collegate a ciascuna derivazione
~ P140
P141~P200
P201~P300
P301~
Tubo liquido
ø9.52 a brasare
ø9.52 a brasare
ø9.52 a brasare
ø15.88 a brasare
Tubo gas
ø15.88 a brasare
ø19.05 a brasare
ø22.2 a brasare
ø28.58 a brasare
