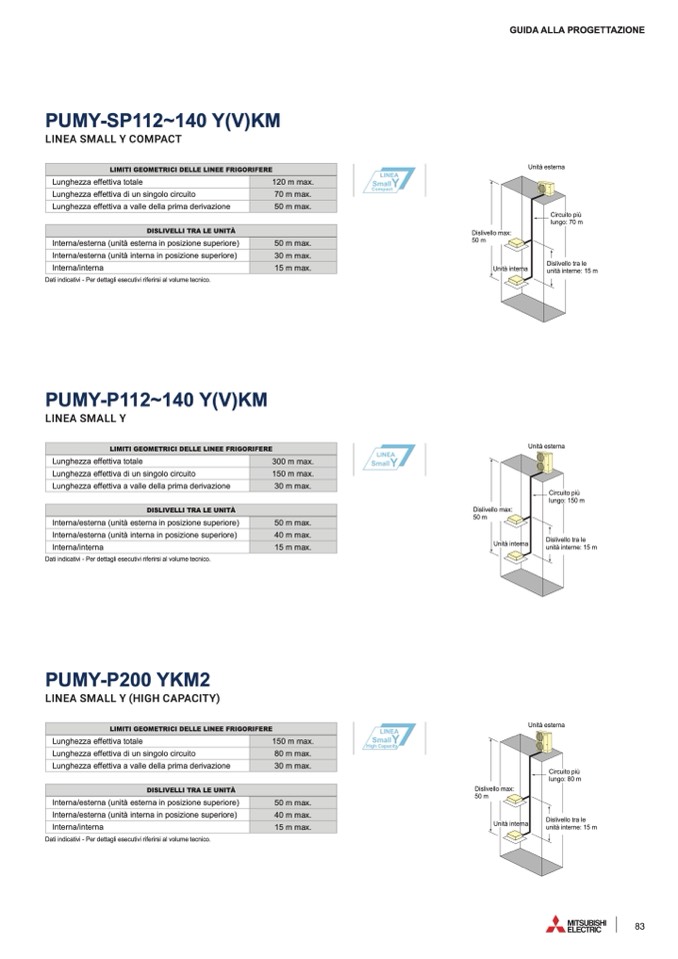

PUMY-SP112~140 Y(V)KM

LINEA SMALL Y COMPACT

Dati indicativi - Per dettagli esecutivi riferirsi al volume tecnico.

PUMY-P112~140 Y(V)KM

LINEA SMALL Y

Dati indicativi - Per dettagli esecutivi riferirsi al volume tecnico.

PUMY-P200 YKM2

LINEA SMALL Y (HIGH CAPACITY)

Dati indicativi - Per dettagli esecutivi riferirsi al volume tecnico.

Dislivello max:

50 m

Unità interna

Unità esterna

Circuito più

lungo: 70 m

Dislivello tra le

unità interne: 15 m

GUIDA ALLA PROGETTAZIONE

LIMITI GEOMETRICI DELLE LINEE FRIGORIFERE

Lunghezza effettiva totale

120 m max.

Lunghezza effettiva di un singolo circuito

70 m max.

Lunghezza effettiva a valle della prima derivazione

50 m max.

DISLIVELLI TRA LE UNITÀ

Interna/esterna (unità esterna in posizione superiore)

50 m max.

Interna/esterna (unità interna in posizione superiore)

30 m max.

Interna/interna

15 m max.

Unità esterna

Circuito più

lungo: 150 m

Dislivello tra le

unità interne: 15 m

LIMITI GEOMETRICI DELLE LINEE FRIGORIFERE

Lunghezza effettiva totale

300 m max.

Lunghezza effettiva di un singolo circuito

150 m max.

Lunghezza effettiva a valle della prima derivazione

30 m max.

DISLIVELLI TRA LE UNITÀ

Interna/esterna (unità esterna in posizione superiore)

50 m max.

Interna/esterna (unità interna in posizione superiore)

40 m max.

Interna/interna

15 m max.

Dislivello max:

50 m

Unità interna

Unità esterna

Circuito più

lungo: 80 m

Dislivello tra le

unità interne: 15 m

LIMITI GEOMETRICI DELLE LINEE FRIGORIFERE

Lunghezza effettiva totale

150 m max.

Lunghezza effettiva di un singolo circuito

80 m max.

Lunghezza effettiva a valle della prima derivazione

30 m max.

DISLIVELLI TRA LE UNITÀ

Interna/esterna (unità esterna in posizione superiore)

50 m max.

Interna/esterna (unità interna in posizione superiore)

40 m max.

Interna/interna

15 m max.

Dislivello max:

50 m

Unità interna

83
