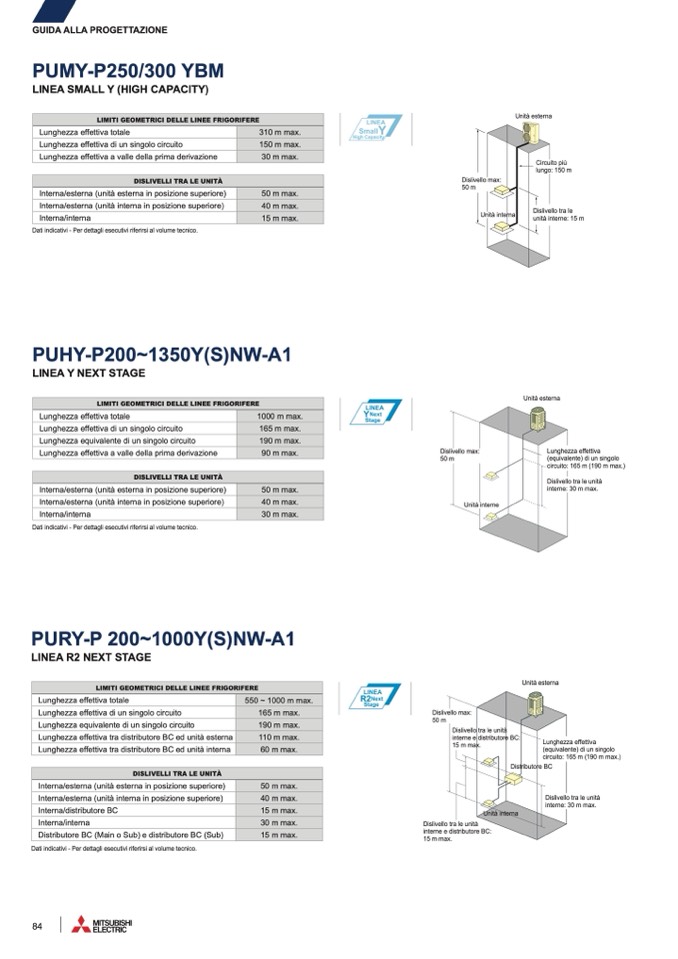

GUIDA ALLA PROGETTAZIONE

PUMY-P250/300 YBM

LINEA SMALL Y (HIGH CAPACITY)

LIMITI GEOMETRICI DELLE LINEE FRIGORIFERE

Unità esterna

Lunghezza effettiva totale

Lunghezza effettiva di un singolo circuito

Lunghezza effettiva a valle della prima derivazione

DISLIVELLI TRA LE UNITÀ

Interna/esterna (unità esterna in posizione superiore)

Interna/esterna (unità interna in posizione superiore)

Interna/interna

Dati indicativi - Per dettagli esecutivi riferirsi al volume tecnico.

310 m max.

150 m max.

30 m max.

50 m max.

40 m max.

15 m max.

Dislivello max:

50 m

Circuito più

lungo: 150 m

Dislivello tra le

unità interne: 15 m

PUHY-P200~1350Y(S)NW-A1

LINEA Y NEXT STAGE

LIMITI GEOMETRICI DELLE LINEE FRIGORIFERE

Unità esterna

Lunghezza effettiva

(equivalente) di un singolo

circuito: 165 m (190 m max.)

Dislivello tra le unità

interne: 30 m max.

Lunghezza effettiva totale

Lunghezza effettiva di un singolo circuito

Lunghezza equivalente di un singolo circuito

Lunghezza effettiva a valle della prima derivazione

DISLIVELLI TRA LE UNITÀ

Interna/esterna (unità esterna in posizione superiore)

Interna/esterna (unità interna in posizione superiore)

Interna/interna

Dati indicativi - Per dettagli esecutivi riferirsi al volume tecnico.

1000 m max.

165 m max.

190 m max.

90 m max.

50 m max.

40 m max.

30 m max.

Dislivello max:

50 m

PURY-P 200~1000Y(S)NW-A1

LINEA R2 NEXT STAGE

LIMITI GEOMETRICI DELLE LINEE FRIGORIFERE

Unità esterna

Lunghezza effettiva

(equivalente) di un singolo

circuito: 165 m (190 m max.)

Lunghezza effettiva totale

Lunghezza effettiva di un singolo circuito

Lunghezza equivalente di un singolo circuito

Lunghezza effettiva tra distributore BC ed unità esterna

Lunghezza effettiva tra distributore BC ed unità interna

DISLIVELLI TRA LE UNITÀ

Interna/esterna (unità esterna in posizione superiore)

Interna/esterna (unità interna in posizione superiore)

Interna/distributore BC

Interna/interna

Distributore BC (Main o Sub) e distributore BC (Sub)

Dati indicativi - Per dettagli esecutivi riferirsi al volume tecnico.

550 ~ 1000 m max.

165 m max.

190 m max.

110 m max.

60 m max.

50 m max.

40 m max.

15 m max.

30 m max.

15 m max.

Dislivello max:

50 m

84

Unità interna

Unità interne

Dislivello tra le unità

interne e distributore BC:

15 m max.

Unità interna

Dislivello tra le unità

interne e distributore BC:

15 m max.

interne: 30 m max.

Distributore BC

Dislivello tra le unità
