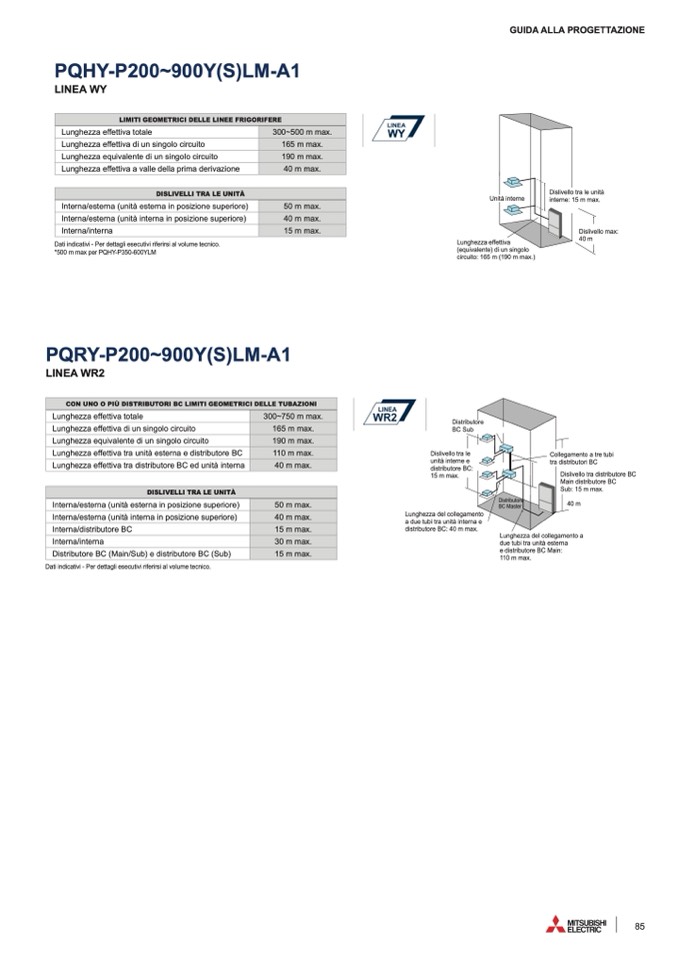

PQHY-P200~900Y(S)LM-A1

LINEA WY

GUIDA ALLA PROGETTAZIONE

LIMITI GEOMETRICI DELLE LINEE FRIGORIFERE

Lunghezza effettiva totale

300~500 m max.

Lunghezza effettiva di un singolo circuito

165 m max.

Lunghezza equivalente di un singolo circuito

190 m max.

Lunghezza effettiva a valle della prima derivazione

40 m max.

WY

DISLIVELLI TRA LE UNITÀ

Interna/esterna (unità esterna in posizione superiore)

50 m max.

Interna/esterna (unità interna in posizione superiore)

40 m max.

Interna/interna

15 m max.

Dati indicativi - Per dettagli esecutivi riferirsi al volume tecnico.

*500 m max per PQHY-P350-600YLM

PQRY-P200~900Y(S)LM-A1

LINEA WR2

Unità interne

Lunghezza effettiva

(equivalente) di un singolo

circuito: 165 m (190 m max.)

Dislivello tra le unità

interne: 15 m max.

Dislivello max:

40 m

CON UNO O PIÙ DISTRIBUTORI BC LIMITI GEOMETRICI DELLE TUBAZIONI

Lunghezza effettiva totale

300~750 m max.

Lunghezza effettiva di un singolo circuito

165 m max.

Lunghezza equivalente di un singolo circuito

190 m max.

Lunghezza effettiva tra unità esterna e distributore BC

110 m max.

Lunghezza effettiva tra distributore BC ed unità interna

40 m max.

Distributore

BC Sub

Dislivello tra le

unità interne e

distributore BC:

15 m max.

Lunghezza del collegamento

a due tubi tra unità interna e

distributore BC: 40 m max.

Distributore

BC Master

Collegamento a tre tubi

tra distributori BC

Dislivello tra distributore BC

Main distributore BC

Sub: 15 m max.

40 m

DISLIVELLI TRA LE UNITÀ

Interna/esterna (unità esterna in posizione superiore)

50 m max.

Interna/esterna (unità interna in posizione superiore)

40 m max.

Interna/distributore BC

15 m max.

Interna/interna

30 m max.

Distributore BC (Main/Sub) e distributore BC (Sub)

15 m max.

Dati indicativi - Per dettagli esecutivi riferirsi al volume tecnico.

Lunghezza del collegamento a

due tubi tra unità esterna

e distributore BC Main:

110 m max.
