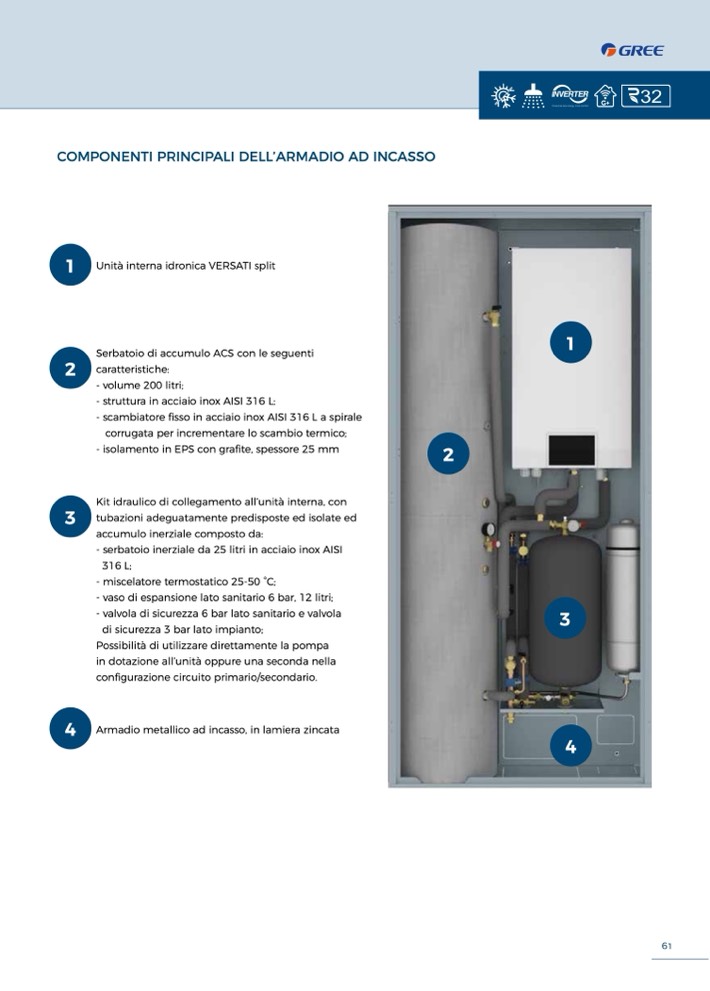

COMPONENTI PRINCIPALI DELL’ARMADIO AD INCASSO

1

2

3

Unità interna idronica VERSATI split

Serbatoio di accumulo ACS con le seguenti

caratteristiche:

- volume 200 litri;

- struttura in acciaio inox AISI 316 L;

- scambiatore fisso in acciaio inox AISI 316 L a spirale

corrugata per incrementare lo scambio termico;

- isolamento in EPS con grafite, spessore 25 mm

Kit idraulico di collegamento all’unità interna, con

tubazioni adeguatamente predisposte ed isolate ed

accumulo inerziale composto da:

- serbatoio inerziale da 25 litri in acciaio inox AISI

316 L;

- miscelatore termostatico 25-50 °C;

- vaso di espansione lato sanitario 6 bar, 12 litri;

- valvola di sicurezza 6 bar lato sanitario e valvola

di sicurezza 3 bar lato impianto;

Possibilità di utilizzare direttamente la pompa

in dotazione all’unità oppure una seconda nella

configurazione circuito primario/secondario.

1

2

4

Armadio metallico ad incasso, in lamiera zincata

3

4
