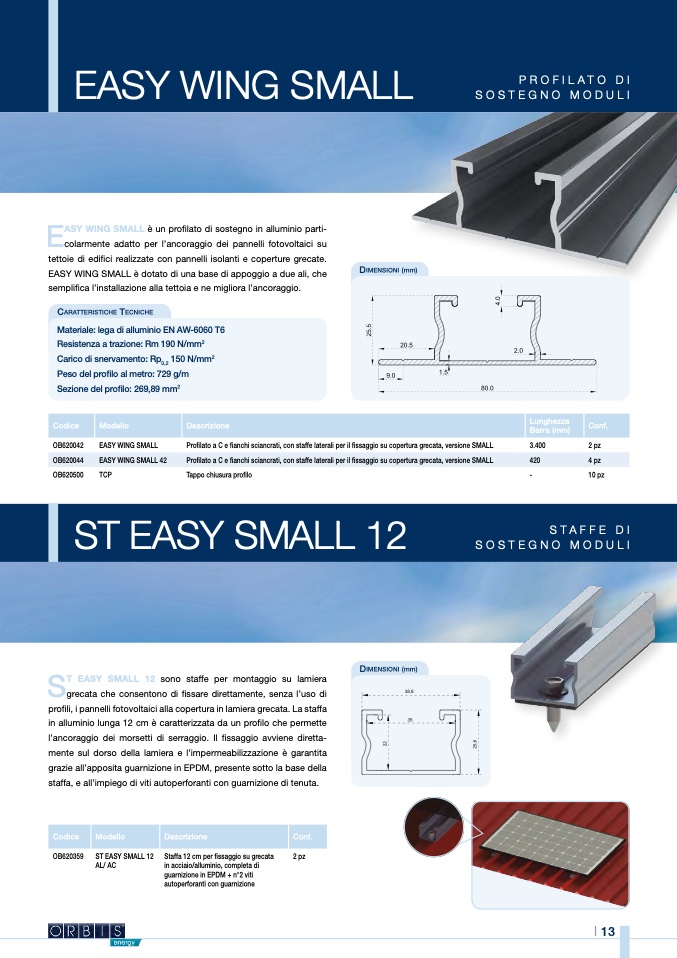

EASY WING SMALL

PROFILATO DI

SOSTEGNO MODULI

E

ASY WING SMALL è un profilato di sostegno in alluminio parti-

colarmente adatto per l’ancoraggio dei pannelli fotovoltaici su

tettoie di edifici realizzate con pannelli isolanti e coperture grecate.

EASY WING SMALL è dotato di una base di appoggio a due ali, che

semplifica l’installazione alla tettoia e ne migliora l’ancoraggio.

cArAtteristiche tecniche

Materiale: lega di alluminio EN AW-6060 T6

Resistenza a trazione: Rm 190 N/mm

2

Carico di snervamento: Rp

0,2

150 N/mm

2

Peso del profilo al metro: 729 g/m

Sezione del profilo: 269,89 mm

2

Dimensioni (mm)

Codice

Modello

Descrizione

Lunghezza

Barra (mm)

Conf.

OB620042

EASY WING SMALL

Profilato a C e fianchi sciancrati, con staffe laterali per il fissaggio su copertura grecata, versione SMALL

3.400

2 pz

OB620044

EASY WING SMALL 42

Profilato a C e fianchi sciancrati, con staffe laterali per il fissaggio su copertura grecata, versione SMALL

420

4 pz

OB620500

TCP

Tappo chiusura profilo

-

10 pz

ST EASY SMALL 12

STAFFE DI

SOSTEGNO MODULI

S

T EASY SMALL 12 sono staffe per montaggio su lamiera

grecata che consentono di fissare direttamente, senza l’uso di

profili, i pannelli fotovoltaici alla copertura in lamiera grecata. La staffa

in alluminio lunga 12 cm è caratterizzata da un profilo che permette

l’ancoraggio dei morsetti di serraggio. Il fissaggio avviene diretta-

mente sul dorso della lamiera e l’impermeabilizzazione è garantita

grazie all’apposita guarnizione in EPDM, presente sotto la base della

staffa, e all’impiego di viti autoperforanti con guarnizione di tenuta.

OB620359

ST EASY SMALL 12 Staffa 12 cm per fissaggio su grecata

2 pz

AL/ AC

in acciaio/alluminio, completa di

guarnizione in EPDM + n°2 viti

autoperforanti con guarnizione

Dimensioni (mm)

Codice

Modello

Descrizione

Conf.

I 13
