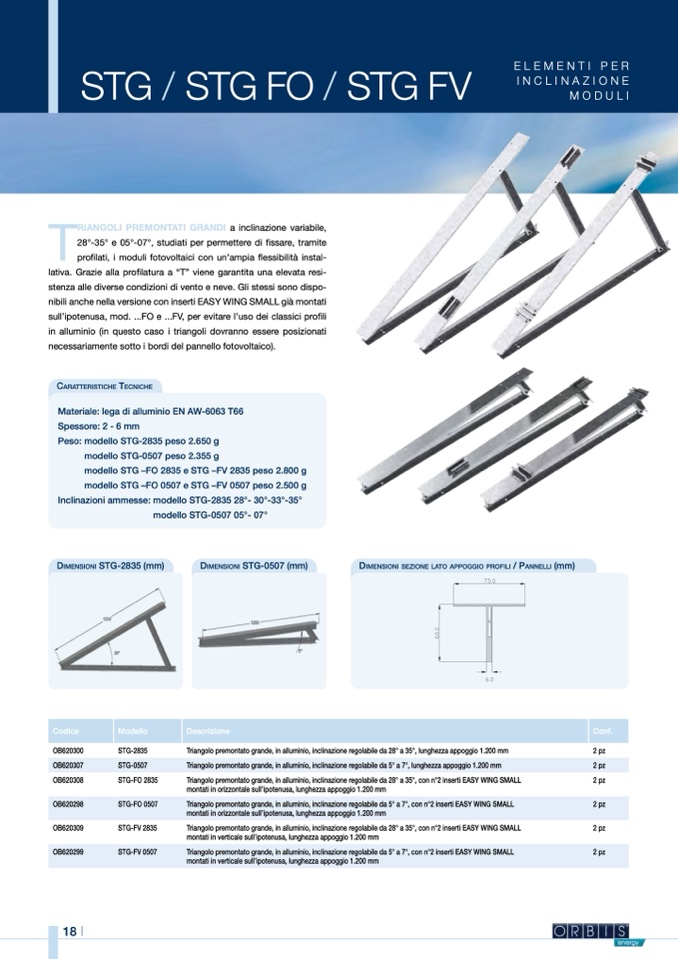

STG / STG FO / STG FV

ELEMENTI PER

INCLINAZIONE

MODULI

T

RIANGOLI PREMONTATI GRANDI a inclinazione variabile,

28°-35° e 05°-07°, studiati per permettere di fissare, tramite

profilati, i moduli fotovoltaici con un’ampia flessibilità instal-

lativa. Grazie alla profilatura a “T” viene garantita una elevata resi-

stenza alle diverse condizioni di vento e neve. Gli stessi sono dispo-

nibili anche nella versione con inserti EASY WING SMALL gi

à montati

sull’ipotenusa, mod. ...FO e ...FV, per evitare l’uso dei classici profili

in alluminio (in questo caso i triangoli dovranno essere posizionati

necessariamente sotto i bordi del pannello fotovoltaico).

cArAtteristiche tecniche

Materiale: lega di alluminio EN AW-6063 T66

Spessore: 2 - 6 mm

Peso: modello STG-2835 peso 2.650 g

modello STG-0507 peso 2.355 g

modello STG –FO 2835 e STG –FV 2835 peso 2.800 g

modello STG –FO 0507 e STG –FV 0507 peso 2.500 g

Inclinazioni ammesse: modello STG-2835 28°- 30°-33°-35°

modello STG-0507 05°- 07°

Dimensioni stg-2835 (mm)

Dimensioni stg-0507 (mm)

Dimensioni sezione lAto Appoggio profili / pAnnelli (mm)

Codice

Modello

Descrizione

Conf.

OB620300

OB620308

OB620309

STG-2835

STG-FO 2835

STG-FV 2835

Triangolo premontato grande, in alluminio, inclinazione regolabile da 28° a 35°, lunghezza appoggio 1.200 mm

Triangolo premontato grande, in alluminio, inclinazione regolabile da 28° a 35°, con n°2 inserti EASY WING SMALL

montati in orizzontale sull’ipotenusa, lunghezza appoggio 1.200 mm

Triangolo premontato grande, in alluminio, inclinazione regolabile da 28° a 35°, con n°2 inserti EASY WING SMALL

montati in verticale sull’ipotenusa, lunghezza appoggio 1.200 mm

2 pz

2 pz

2 pz

OB620307

STG-0507

Triangolo premontato grande, in alluminio, inclinazione regolabile da 5° a 7°, lunghezza appoggio 1.200 mm

2 pz

OB620298

STG-FO 0507

Triangolo premontato grande, in alluminio, inclinazione regolabile da 5° a 7°, con n°2 inserti EASY WING SMALL

montati in orizzontale sull’ipotenusa, lunghezza appoggio 1.200 mm

2 pz

OB620299

STG-FV 0507

Triangolo premontato grande, in alluminio, inclinazione regolabile da 5° a 7°, con n°2 inserti EASY WING SMALL

montati in verticale sull’ipotenusa, lunghezza appoggio 1.200 mm

2 pz
