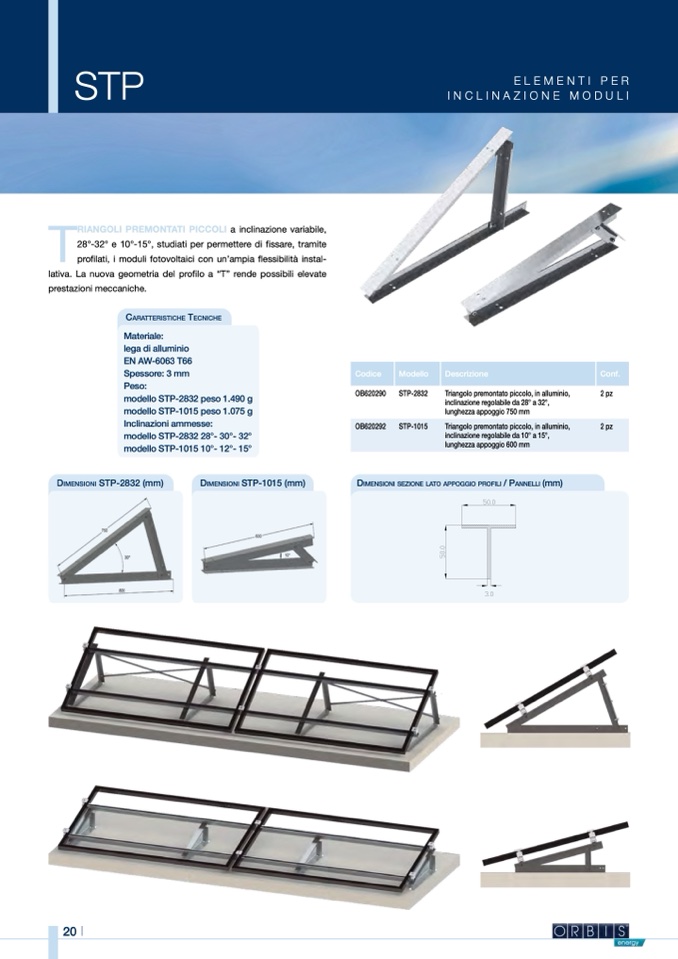

STP

ELEMENTI PER

INCLINAZIONE MODULI

T

RIANGOLI PREMONTATI PICCOLI a inclinazione variabile,

28°-32° e 10°-15°, studiati per permettere di fissare, tramite

profilati, i moduli fotovoltaici con un’ampia flessibilità instal-

lativa. La nuova geometria del profilo a “T” rende possibili elevate

prestazioni meccaniche.

cArAtteristiche tecniche

Materiale:

lega di alluminio

EN AW-6063 T66

Spessore: 3 mm

Peso:

modello STP-2832 peso 1.490 g

modello STP-1015 peso 1.075 g

Inclinazioni ammesse:

modello STP-2832 28°- 30°- 32°

modello STP-1015 10°- 12°- 15°

Dimensioni stp-2832 (mm)

Dimensioni stp-1015 (mm)

OB620290

STP-2832

Triangolo premontato piccolo, in alluminio,

inclinazione regolabile da 28° a 32°,

lunghezza appoggio 750 mm

2 pz

Codice

Modello

Descrizione

Conf.

OB620292

STP-1015

Triangolo premontato piccolo, in alluminio,

inclinazione regolabile da 10° a 15°,

lunghezza appoggio 600 mm

2 pz

Dimensioni sezione lAto Appoggio profili / pAnnelli (mm)

20 I
