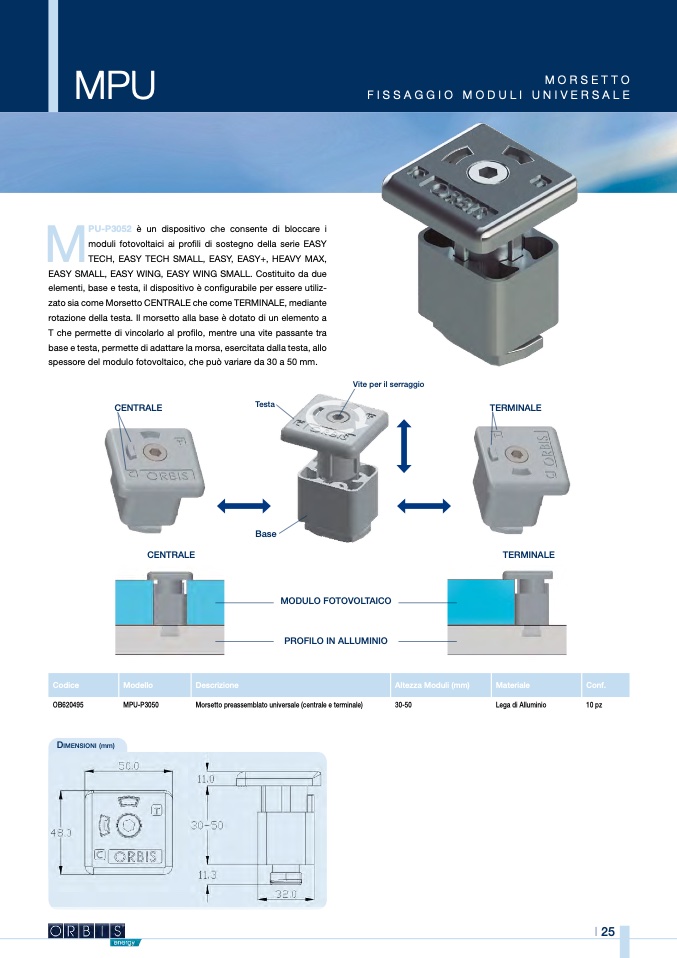

MPU

MORSETTO

FISSAGGIO MODULI UNIVERSALE

M

PU-P3052 è un dispositivo che consente di bloccare i

moduli fotovoltaici ai profili di sostegno della serie EASY

TECH, EASY TECH SMALL, EASY, EASY+, HEAVY MAX,

EASY SMALL, EASY WING, EASY WING SMALL. Costituito da due

elementi, base e testa, il dispositivo è configurabile per essere utiliz-

zato sia come Morsetto CENTRALE che come TERMINALE, mediante

rotazione della testa. Il morsetto alla base è dotato di un elemento a

T che permette di vincolarlo al profilo, mentre una vite passante tra

base e testa, permette di adattare la morsa, esercitata dalla testa, allo

spessore del modulo fotovoltaico, che può variare da 30 a 50 mm.

Vite per il serraggio

CENTRALE

MPU-P3050

Testa

Base

TERMINALE

Lega di Alluminio

MODULO FOTOVOLTAICO

PROFILO IN ALLUMINIO

Codice

Modello

Descrizione

Altezza Moduli (mm)

Materiale

Conf.

OB620495

Dimensioni (mm)

Morsetto preassemblato universale (centrale e terminale)

30-50

10 pz
