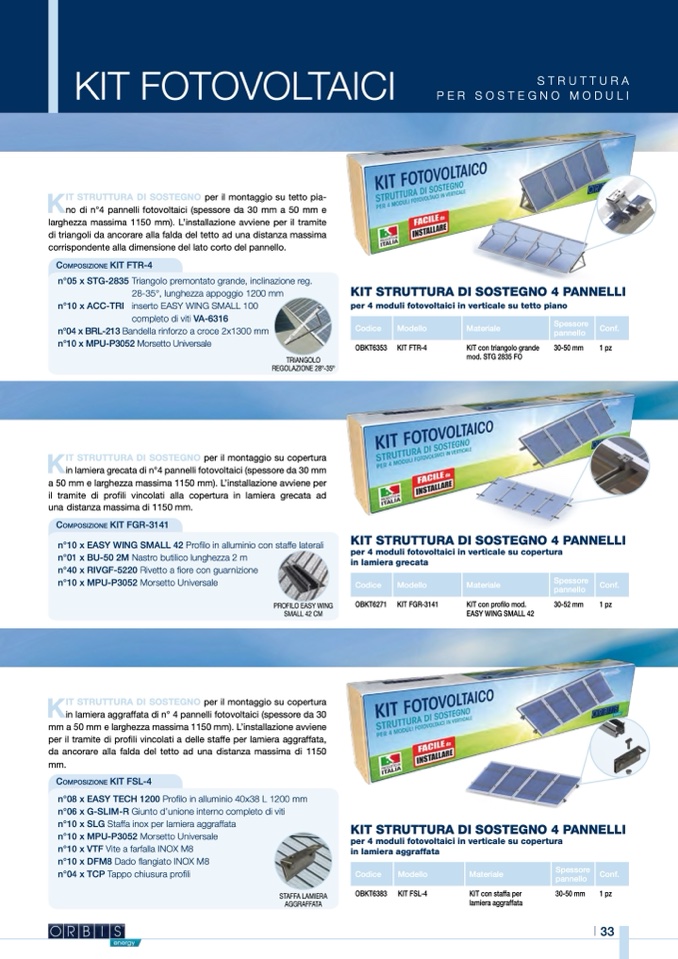

KIT FOTOVOLTAICI
STRUTTURA
PER SOSTEGNO MODULI
K
IT STRUTTURA DI SOSTEGNO per il montaggio su tetto pia-
no di n°4 pannelli fotovoltaici (spessore da 30 mm a 50 mm e
larghezza massima 1150 mm). L’installazione avviene per il tramite
di triangoli da ancorare alla falda del tetto ad una distanza massima
corrispondente alla dimensione del lato corto del pannello.
composizione Kit ftr-4
n°05 x STG-2835 Triangolo premontato grande, inclinazione reg.
28-35°, lunghezza appoggio 1200 mm
KIT STRUTTURA DI SOSTEGNO 4 PANNELLI
per 4 moduli fotovoltaici in verticale su tetto piano
n°10 x ACC-TRI inserto EASY WING SMALL 100
completo di viti VA-6316
n°04 x BRL-213 Bandella rinforzo a croce 2x1300 mm
n°10 x MPU-P3052 Morsetto Universale
OBKT6353
KIT FTR-4
KIT con triangolo grande
mod. STG 2835 FO
30-50 mm
1 pz
Codice
Modello
Materiale
Spessore
pannello
Conf.
TRIANGOLO
REGOLAZIONE 28o-35o
K
IT STRUTTURA DI SOSTEGNO per il montaggio su copertura
in lamiera grecata di n°4 pannelli fotovoltaici (spessore da 30 mm
a 50 mm e larghezza massima 1150 mm). L’installazione avviene per
il tramite di profili vincolati alla copertura in lamiera grecata ad
una distanza massima di 1150 mm.
composizione Kit fgr-3141
n°10 x EASY WING SMALL 42 Profilo in alluminio con staffe laterali
n°01 x BU-50 2M Nastro butilico lunghezza 2 m
n°40 x RIVGF-5220 Rivetto a fiore con guarnizione
n°10 x MPU-P3052 Morsetto Universale
PROFILO EASY WING
SMALL 42 CM
KIT STRUTTURA DI SOSTEGNO 4 PANNELLI
per 4 moduli fotovoltaici in verticale su copertura
in lamiera grecata
Codice
Modello
Materiale
Spessore
pannello
Conf.
OBKT6271 KIT FGR-3141
KIT con profilo mod.
EASY WING SMALL 42
30-52 mm
1 pz
K
IT STRUTTURA DI SOSTEGNO per il montaggio su copertura
in lamiera aggraffata di n° 4 pannelli fotovoltaici (spessore da 30
mm a 50 mm e larghezza massima 1150 mm). L’installazione avviene
per il tramite di profili vincolati a delle staffe per lamiera aggraffata,
da ancorare alla falda del tetto ad una distanza massima di 1150
mm.
composizione Kit fsl-4
n°08 x EASY TECH 1200 Profilo in alluminio 40x38 L 1200 mm
n°06 x G-SLIM-R Giunto d’unione interno completo di viti
n°10 x SLG Staffa inox per lamiera aggraffata
n°10 x MPU-P3052 Morsetto Universale
KIT STRUTTURA DI SOSTEGNO 4 PANNELLI
per 4 moduli fotovoltaici in verticale su copertura
in lamiera aggraffata
n°10 x VTF Vite a farfalla INOX M8
n°10 x DFM8 Dado flangiato INOX M8
n°04 x TCP Tappo chiusura profili
Codice
Modello
Materiale
Spessore
pannello
Conf.
STAFFA LAMIERA
AGGRAFFATA
OBKT6383
KIT FSL-4
KIT con staffa per
lamiera aggraffata
30-50 mm
1 pz
I 33
