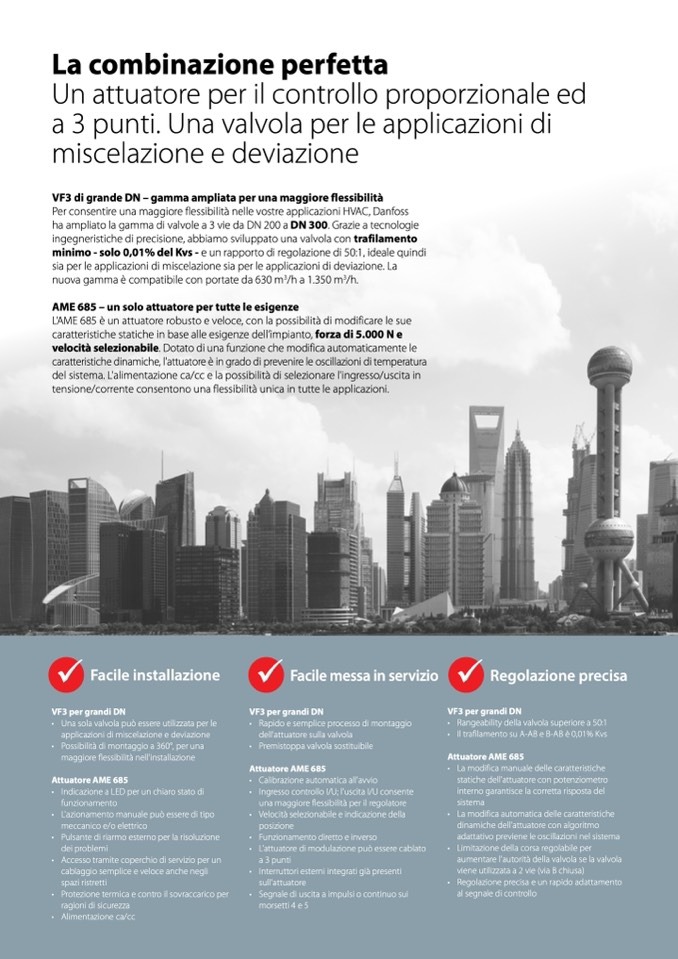

La combinazione perfetta
Un attuatore per il controllo proporzionale ed
a 3 punti. Una valvola per le applicazioni di
miscelazione e deviazione
VF3 di grande DN – gamma ampliata per una maggiore flessibilit
à
Per consentire una maggiore flessibilità nelle vostre applicazioni HVAC, Danfoss
ha ampliato la gamma di valvole a 3 vie da DN 200 a DN 300. Grazie a tecnologie
ingegneristiche di precisione, abbiamo sviluppato una valvola con trafilamento
minimo - solo 0,01% del Kvs - e un rapporto di regolazione di 50:1, ideale quindi
sia per le applicazioni di miscelazione sia per le applicazioni di deviazione. La
nuova gamma è compatibile con portate da 630 m
3
/h a 1.350 m
3
/h.
AME 685 – un solo attuatore per tutte le esigenze
L’AME 685 è un attuatore robusto e veloce, con la possibilità di modificare le sue
caratteristiche statiche in base alle esigenze dell’impianto, forza di 5.000 N e
velocità selezionabile. Dotato di una funzione che modifica automaticamente le
caratteristiche dinamiche, l'attuatore è in grado di prevenire le oscillazioni di temperatura
del sistema. L'alimentazione ca/cc e la possibilità di selezionare l'ingresso/uscita in
tensione/corrente consentono una flessibilità unica in tutte le applicazioni.
Facile installazione
VF3 per grandi DN
• Una sola valvola può essere utilizzata per le
applicazioni di miscelazione e deviazione
• Possibilità di montaggio a 360°, per una
maggiore flessibilità nell'installazione
Attuatore AME 685
Facile messa in servizio
Regolazione precisa
•
•
•
•
•
•
Indicazione a LED per un chiaro stato di
funzionamento
L'azionamento manuale può essere di tipo
meccanico e/o elettrico
Pulsante di riarmo esterno per la risoluzione
dei problemi
Accesso tramite coperchio di servizio per un
cablaggio semplice e veloce anche negli
spazi ristretti
Protezione termica e contro il sovraccarico per
ragioni di sicurezza
Alimentazione ca/cc
VF3 per grandi DN
• Rapido e semplice processo di montaggio
dell'attuatore sulla valvola
• Premistoppa valvola sostituibile
Attuatore AME 685
• Calibrazione automatica all'avvio
• Ingresso controllo I/U; l'uscita I/U consente
una maggiore flessibilità per il regolatore
• Velocità selezionabile e indicazione della
posizione
• Funzionamento diretto e inverso
• L'attuatore di modulazione può essere cablato
a 3 punti
• Interruttori esterni integrati già presenti
sull'attuatore
• Segnale di uscita a impulsi o continuo sui
morsetti 4 e 5
VF3 per grandi DN
• Rangeability della valvola superiore a 50:1
• Il trafilamento su A-AB e B-AB è 0,01% Kvs
Attuatore AME 685
• La modifica manuale delle caratteristiche
statiche dell'attuatore con potenziometro
interno garantisce la corretta risposta del
sistema
• La modifica automatica delle caratteristiche
dinamiche dell'attuatore con algoritmo
adattativo previene le oscillazioni nel sistema
• Limitazione della corsa regolabile per
aumentare l'autorità della valvola se la valvola
viene utilizzata a 2 vie (via B chiusa)
• Regolazione precisa e un rapido adattamento
al segnale di controllo
