aria comburente

C

10

C

10

prodotti della

combustione

prodotti della

combustione

C

12

C

12

prodotti della

combustione

aria comburente

prodotti della

combustione

aria comburente

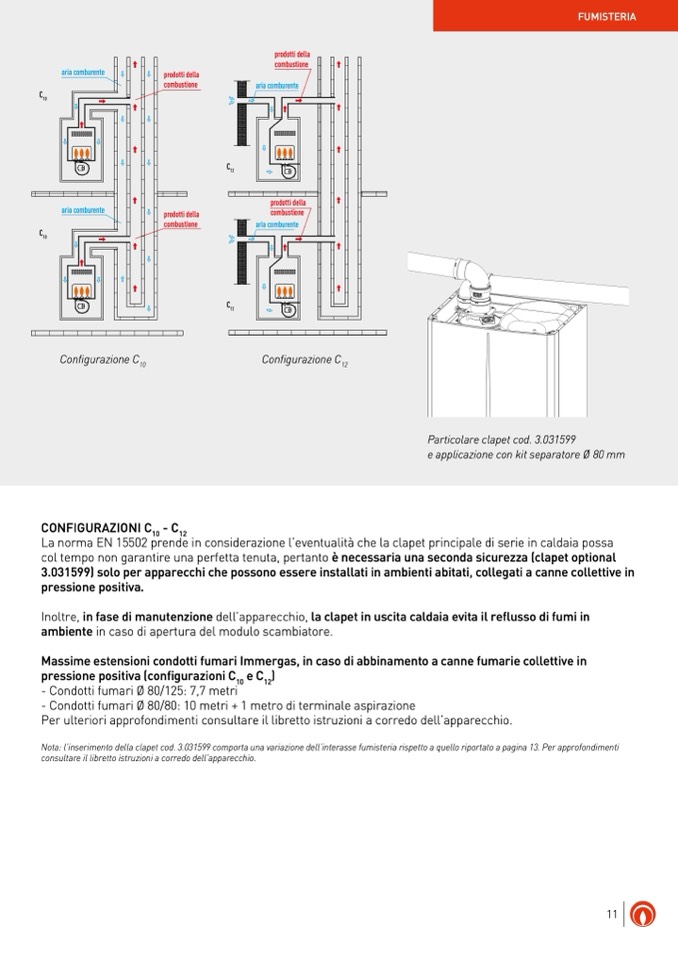

Configurazione C

12

aria comburente

Configurazione C

10

CONFIGURAZIONI C

10

- C

12

La norma EN 15502 prende in considerazione l’eventualità che la clapet principale di serie in caldaia possa

col tempo non garantire una perfetta tenuta, pertanto è necessaria una seconda sicurezza (clapet optional

3.031599) solo per apparecchi che possono essere installati in ambienti abitati, collegati a canne collettive in

pressione positiva.

Inoltre, in fase di manutenzione dell’apparecchio, la clapet in uscita caldaia evita il reflusso di fumi in

ambiente in caso di apertura del modulo scambiatore.

Massime estensioni condotti fumari Immergas, in caso di abbinamento a canne fumarie collettive in

pressione positiva (configurazioni C

10

e C

12

)

- Condotti fumari Ø 80/125: 7,7 metri

- Condotti fumari Ø 80/80: 10 metri + 1 metro di terminale aspirazione

Per ulteriori approfondimenti consultare il libretto istruzioni a corredo dell’apparecchio.

Nota: l’inserimento della clapet cod. 3.031599 comporta una variazione dell’interasse fumisteria rispetto a quello riportato a pagina 13. Per approfondimenti

consultare il libretto istruzioni a corredo dell’apparecchio.

Particolare clapet cod. 3.031599

e applicazione con kit separatore Ø 80 mm

FUMISTERIA

11
