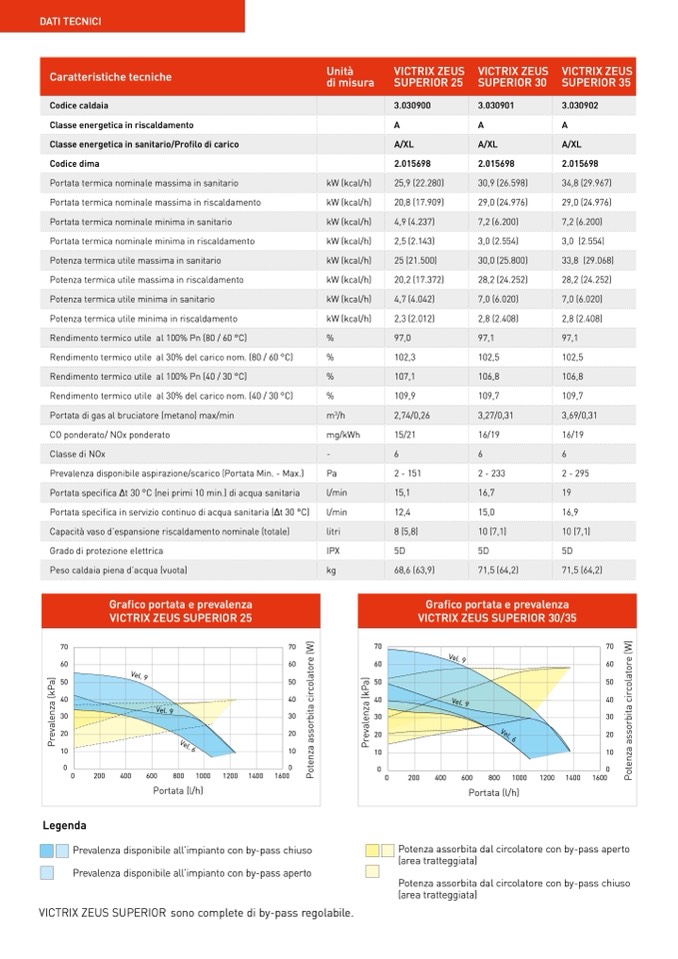

DATI TECNICI
Caratteristiche tecniche
Codice caldaia
Classe energetica in riscaldamento
Classe energetica in sanitario/Profilo di carico
Codice dima
Portata termica nominale massima in sanitario
kW (kcal/h)
Portata termica nominale massima in riscaldamento
kW (kcal/h)
Portata termica nominale minima in sanitario
kW (kcal/h)
Portata termica nominale minima in riscaldamento
kW (kcal/h)
Potenza termica utile massima in sanitario
kW (kcal/h)
Potenza termica utile massima in riscaldamento
kW (kcal/h)
Potenza termica utile minima in sanitario
kW (kcal/h)
Potenza termica utile minima in riscaldamento
kW (kcal/h)
Rendimento termico utile al 100% Pn (80 / 60 °C)
%
Rendimento termico utile al 30% del carico nom. (80 / 60 °C)
%
Rendimento termico utile al 100% Pn (40 / 30 °C)
%
Rendimento termico utile al 30% del carico nom. (40 / 30 °C)
%
Portata di gas al bruciatore (metano) max/min
m
3
/h
CO ponderato/ NOx ponderato
mg/kWh
Classe di NOx
-
Prevalenza disponibile aspirazione/scarico (Portata Min. - Max.)
Pa
Portata specifica ∆t 30 °C (nei primi 10 min.) di acqua sanitaria
l/min
Portata specifica in servizio continuo di acqua sanitaria (∆t 30 °C)
l/min
Capacità vaso d’espansione riscaldamento nominale (totale)
litri
Grado di protezione elettrica
Peso caldaia piena d’acqua (vuota)
Grafico portata e prevalenza
VICTRIX ZEUS SUPERIOR 25
70
60
50
40
30
20
10
0
0
IPX
kg
0
200
Legenda
400
600
800
1000
Portata (l/h)
1200 1400
1600
0
0
Prevalenza disponibile all’impianto con by-pass chiuso
Prevalenza disponibile all’impianto con by-pass aperto
VICTRIX ZEUS SUPERIOR sono complete di by-pass regolabile.
70
60
50
40
30
20
70
60
50
40
30
20
70
60
50
40
30
20
10
Unità
di misura
VICTRIX ZEUS
SUPERIOR 25
3.030900
A
A/XL
2.015698
25,9 (22.280)
20,8 (17.909)
4,9 (4.237)
2,5 (2.143)
25 (21.500)
20,2 (17.372)
4,7 (4.042)
2,3 (2.012)
97,0
102,3
107,1
109,9
2,74/0,26
15/21
6
2 - 151
15,1
12,4
8 (5,8)
5D
68,6 (63,9)
VICTRIX ZEUS
SUPERIOR 30
3.030901
A
A/XL
2.015698
30,9 (26.598)
29,0 (24.976)
7,2 (6.200)
3,0 (2.554)
30,0 (25.800)
28,2 (24.252)
7,0 (6.020)
2,8 (2.408)
97,1
102,5
106,8
109,7
3,27/0,31
16/19
6
2 - 233
16,7
15,0
10 (7,1)
5D
71,5 (64,2)
VICTRIX ZEUS
SUPERIOR 35
3.030902
A
A/XL
2.015698
34,8 (29.967)
29,0 (24.976)
7,2 (6.200)
3,0 (2.554)
33,8 (29.068)
28,2 (24.252)
7,0 (6.020)
2,8 (2.408)
97,1
102,5
106,8
109,7
3,69/0,31
16/19
6
2 - 295
19
16,9
10 (7,1)
5D
71,5 (64,2)
Vel. 9
Vel. 9
Vel. 9
Vel. 9
Vel. 6
Vel. 6
1
0
10
0
200
400
600
800
1000
1200 1400
1600
Portata (l/h)
Potenza assorbita dal circolatore con by-pass aperto
(area tratteggiata)
Potenza assorbita dal circolatore con by-pass chiuso
(area tratteggiata)
Grafico portata e prevalenza
VICTRIX ZEUS SUPERIOR 30/35
P
r
e
v
a
l
e
n
z
a
(
k
P
a
)
P
o
t
e
n
z
a
a
s
s
o
r
b
i
t
a
c
i
r
c
o
l
a
t
o
r
e
(
W
)
P
r
e
v
a
l
e
n
z
a
(
k
P
a
)
P
o
t
e
n
z
a
a
s
s
o
r
b
i
t
a
c
i
r
c
o
l
a
t
o
r
e
(
W
)
