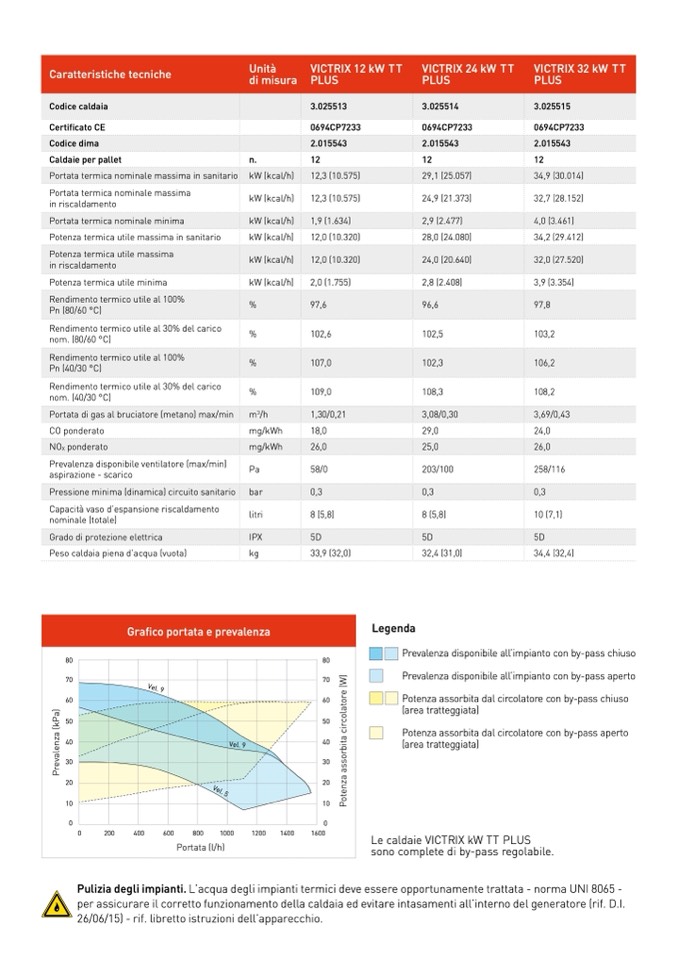

Caratteristiche tecniche
Unità
VICTRIX 12 kW TT
VICTRIX 24 kW TT
VICTRIX 32 kW TT
di misura PLUS
PLUS
PLUS
Codice caldaia
3.025513
3.025514
3.025515
Certificato CE
0694CP7233
0694CP7233
0694CP7233
Codice dima
2.015543
2.015543
2.015543
Caldaie per pallet
n.
12
12
12
Portata termica nominale massima in sanitario kW (kcal/h)
12,3 (10.575)
29,1 (25.057)
34,9 (30.014)
Portata termica nominale massima
in riscaldamento
kW (kcal/h)
12,3 (10.575)
24,9 (21.373)
32,7 (28.152)
Portata termica nominale minima
kW (kcal/h)
1,9 (1.634)
2,9 (2.477)
4,0 (3.461)
Potenza termica utile massima in sanitario
kW (kcal/h)
12,0 (10.320)
28,0 (24.080)
34,2 (29.412)
Potenza termica utile massima
in riscaldamento
kW (kcal/h)
12,0 (10.320)
24,0 (20.640)
32,0 (27.520)
Potenza termica utile minima
kW (kcal/h)
2,0 (1.755)
2,8 (2.408)
3,9 (3.354)
Rendimento termico utile al 100%
Pn (80/60 °C)
%
97,6
96,6
97,8
Rendimento termico utile al 30% del carico
nom. (80/60 °C)
%
102,6
102,5
103,2
Rendimento termico utile al 100%
Pn (40/30 °C)
%
107,0
102,3
106,2
Rendimento termico utile al 30% del carico
nom. (40/30 °C)
%
109,0
108,3
108,2
Portata di gas al bruciatore (metano) max/min
m
3
/h
1,30/0,21
3,08/0,30
3,69/0,43
CO ponderato
mg/kWh
18,0
29,0
24,0
NO
X
ponderato
mg/kWh
26,0
25,0
26,0
Prevalenza disponibile ventilatore (max/min)
aspirazione - scarico
Pa
58/0
203/100
258/116
Pressione minima (dinamica) circuito sanitario bar
0,3
0,3
0,3
Capacità vaso d’espansione riscaldamento
nominale (totale)
litri
8 (5,8)
8 (5,8)
10 (7,1)
Grado di protezione elettrica
IPX
5D
5D
5D
Peso caldaia piena d’acqua (vuota)
kg
33,9 (32,0)
32,4 (31,0)
34,4 (32,4)
Grafico portata e prevalenza
80
80
70
70
60
60
50
50
40
40
30
30
20
20
10
10
0
0
0
200
400
600
800
1000
1200
1400
1600
Portata (l/h)
Legenda
Prevalenza disponibile all’impianto con by-pass chiuso
Prevalenza disponibile all’impianto con by-pass aperto
Potenza assorbita dal circolatore con by-pass chiuso
(area tratteggiata)
Potenza assorbita dal circolatore con by-pass aperto
(area tratteggiata)
Le caldaie VICTRIX kW TT PLUS
sono complete di by-pass regolabile.
Pulizia degli impianti. L’acqua degli impianti termici deve essere opportunamente trattata - norma UNI 8065 -
per assicurare il corretto funzionamento della caldaia ed evitare intasamenti all’interno del generatore (rif. D.I.
26/06/15) - rif. libretto istruzioni dell’apparecchio.
Vel. 9
Vel. 9
Vel. 5
P
r
e
v
a
l
e
n
z
a
(
k
P
a
)
P
o
t
e
n
z
a
a
s
s
o
r
b
i
t
a
c
i
r
c
o
l
a
t
o
r
e
(
W
)
