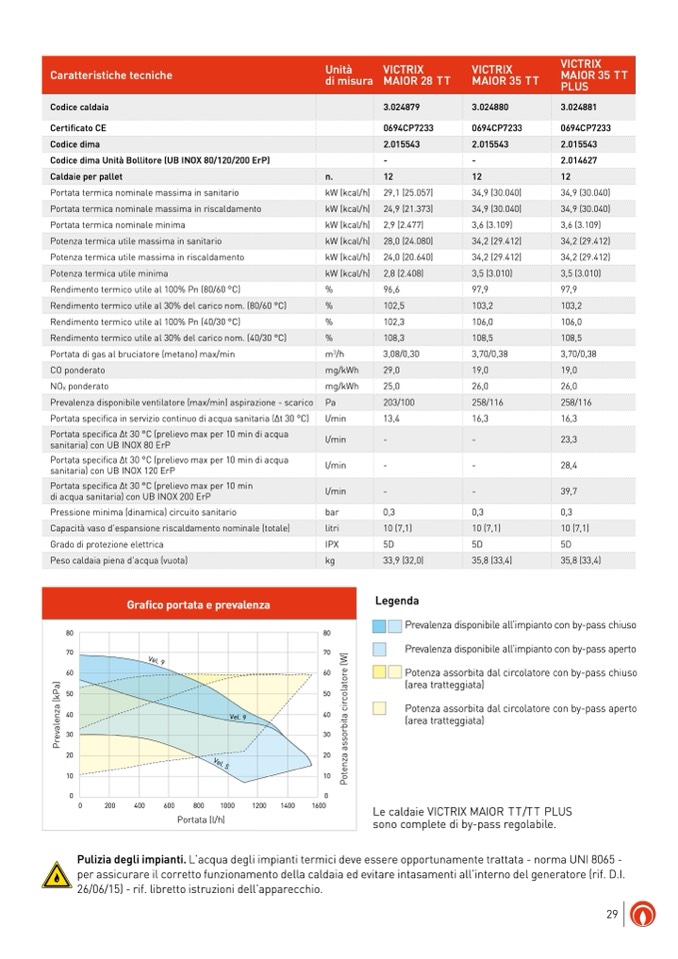

Unità
VICTRIX
VICTRIX
VICTRIX
Caratteristiche tecniche
di misura MAIOR 28 TT
MAIOR 35 TT
MAIOR 35 TT
PLUS
Codice caldaia
3.024879
3.024880
3.024881
Certificato CE
0694CP7233
0694CP7233
0694CP7233
Codice dima
2.015543
2.015543
2.015543
Codice dima Unità Bollitore (UB INOX 80/120/200 ErP)
-
-
2.014627
Caldaie per pallet
n.
12
12
12
Portata termica nominale massima in sanitario
kW (kcal/h) 29,1 (25.057)
34,9 (30.040)
34,9 (30.040)
Portata termica nominale massima in riscaldamento
kW (kcal/h) 24,9 (21.373)
34,9 (30.040)
34,9 (30.040)
Portata termica nominale minima
kW (kcal/h) 2,9 (2.477)
3,6 (3.109)
3,6 (3.109)
Potenza termica utile massima in sanitario
kW (kcal/h) 28,0 (24.080)
34,2 (29.412)
34,2 (29.412)
Potenza termica utile massima in riscaldamento
kW (kcal/h) 24,0 (20.640)
34,2 (29.412)
34,2 (29.412)
Potenza termica utile minima
kW (kcal/h) 2,8 (2.408)
3,5 (3.010)
3,5 (3.010)
Rendimento termico utile al 100% Pn (80/60 °C)
%
96,6
97,9
97,9
Rendimento termico utile al 30% del carico nom. (80/60 °C)
%
102,5
103,2
103,2
Rendimento termico utile al 100% Pn (40/30 °C)
%
102,3
106,0
106,0
Rendimento termico utile al 30% del carico nom. (40/30 °C)
%
108,3
108,5
108,5
Portata di gas al bruciatore (metano) max/min
m
3
/h
3,08/0,30
3,70/0,38
3,70/0,38
CO ponderato
mg/kWh
29,0
19,0
19,0
NO
X
ponderato
mg/kWh
25,0
26,0
26,0
Prevalenza disponibile ventilatore (max/min) aspirazione - scarico Pa
203/100
258/116
258/116
Portata specifica in servizio continuo di acqua sanitaria (∆t 30 °C)
l/min
13,4
16,3
16,3
Portata specifica ∆t 30 °C (prelievo max per 10 min di acqua
sanitaria) con UB INOX 80 ErP
l/min
-
-
23,3
Portata specifica ∆t 30 °C (prelievo max per 10 min di acqua
sanitaria) con UB INOX 120 ErP
l/min
-
-
28,4
Portata specifica ∆t 30 °C (prelievo max per 10 min
di acqua sanitaria) con UB INOX 200 ErP
l/min
-
-
39,7
Pressione minima (dinamica) circuito sanitario
bar
0,3
0,3
0,3
Capacità vaso d’espansione riscaldamento nominale (totale)
litri
10 (7,1)
10 (7,1)
10 (7,1)
Grado di protezione elettrica
IPX
5D
5D
5D
Peso caldaia piena d’acqua (vuota)
kg
33,9 (32,0)
35,8 (33,4)
35,8 (33,4)
Grafico portata e prevalenza
80
80
70
70
60
60
50
50
40
40
30
30
20
20
10
10
0
0
0
200
400
600
800
1000
1200
1400
1600
Portata (l/h)
Legenda
Prevalenza disponibile all’impianto con by-pass chiuso
Prevalenza disponibile all’impianto con by-pass aperto
Potenza assorbita dal circolatore con by-pass chiuso
(area tratteggiata)
Potenza assorbita dal circolatore con by-pass aperto
(area tratteggiata)
Le caldaie VICTRIX MAIOR TT/TT PLUS
sono complete di by-pass regolabile.
Pulizia degli impianti. L’acqua degli impianti termici deve essere opportunamente trattata - norma UNI 8065 -
per assicurare il corretto funzionamento della caldaia ed evitare intasamenti all’interno del generatore (rif. D.I.
26/06/15) - rif. libretto istruzioni dell’apparecchio.
29
Vel. 9
Vel. 9
Vel. 5
P
r
e
v
a
l
e
n
z
a
(
k
P
a
)
P
o
t
e
n
z
a
a
s
s
o
r
b
i
t
a
c
i
r
c
o
l
a
t
o
r
e
(
W
)
