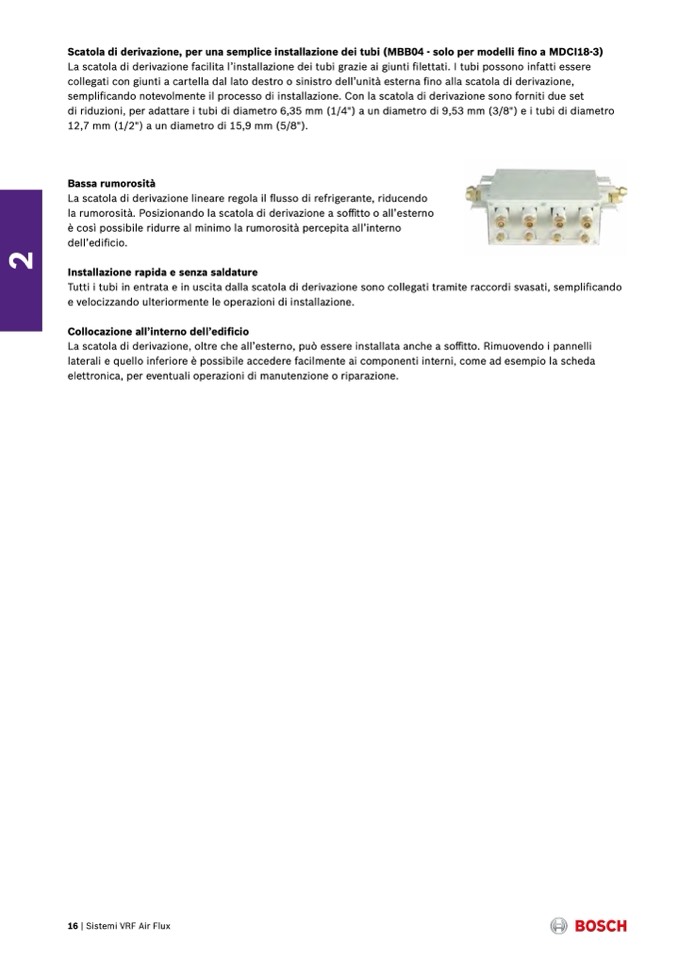

Scatola di derivazione, per una semplice installazione dei tubi (MBB04 - solo per modelli fino a MDCI18-3)
La scatola di derivazione facilita l’installazione dei tubi grazie ai giunti filettati. I tubi possono infatti essere
collegati con giunti a cartella dal lato destro o sinistro dell’unit
à esterna fino alla scatola di derivazione,
semplificando notevolmente il processo di installazione. Con la scatola di derivazione sono forniti due set
di riduzioni, per adattare i tubi di diametro 6,35 mm (1/4") a un diametro di 9,53 mm (3/8") e i tubi di diametro
12,7 mm (1/2") a un diametro di 15,9 mm (5/8").
Bassa rumorosità
La scatola di derivazione lineare regola il flusso di refrigerante, riducendo
la rumorosità. Posizionando la scatola di derivazione a soffitto o all’esterno
è così possibile ridurre al minimo la rumorosità percepita all’interno
dell’edificio.
Installazione rapida e senza saldature
Tutti i tubi in entrata e in uscita dalla scatola di derivazione sono collegati tramite raccordi svasati, semplificando
e velocizzando ulteriormente le operazioni di installazione.
Collocazione all’interno dell’edificio
La scatola di derivazione, oltre che all’esterno, può essere installata anche a so
ffitto. Rimuovendo i pannelli
laterali e quello inferiore è possibile accedere facilmente ai componenti interni, come ad esempio la scheda
elettronica, per eventuali operazioni di manutenzione o riparazione.
