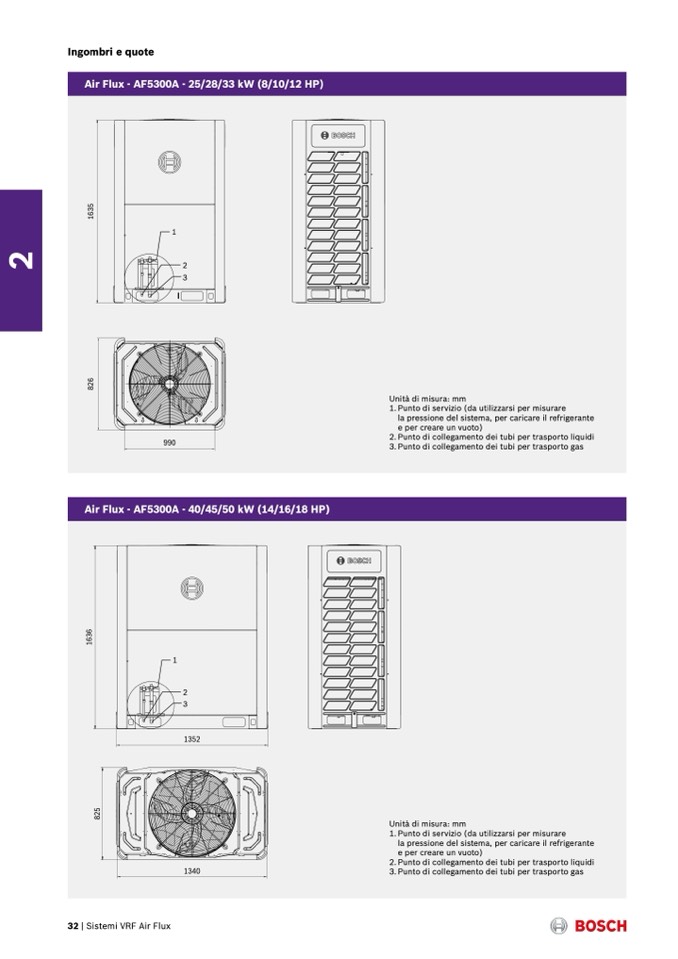

Ingombri e quote

Air Flux - AF5300A - 25/28/33 kW (8/10/12 HP)

1

2

3

8/10/12HP

990

14/16/18HP

Air Flux - AF5300A - 40/45/50 kW (14/16/18 HP)

1

2

3

1352

Unità di misura: mm

1. Punto di servizio (da utilizzarsi per misurare

la pressione del sistema, per caricare il refrigerante

e per creare un vuoto)

2. Punto di collegamento dei tubi per trasporto liquidi

3. Punto di collegamento dei tubi per trasporto gas

8

2

5

1

6

3

6

8

2

6

1

6

3

5

2

32 | Sistemi VRF Air Flux

1340

3. Punto di collegamento dei tubi per trasporto gas

Unità di misura: mm

1. Punto di servizio (da utilizzarsi per misurare

la pressione del sistema, per caricare il refrigerante

e per creare un vuoto)

2. Punto di collegamento dei tubi per trasporto liquidi
