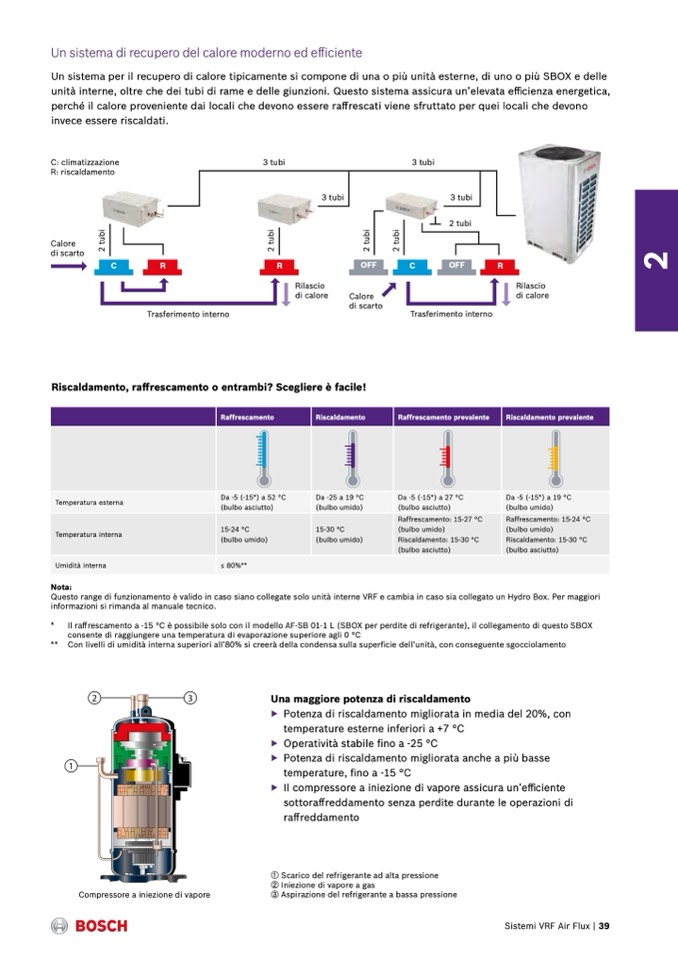

Un sistema di recupero del calore moderno ed efficiente

Un sistema per il recupero di calore tipicamente si compone di una o più unità esterne, di uno o più SBOX e delle

unità interne, oltre che dei tubi di rame e delle giunzioni. Questo sistema assicura un’elevata efficienza energetica,

perché il calore proveniente dai locali che devono essere raffrescati viene sfruttato per quei locali che devono

invece essere riscaldati.

C: climatizzazione

R: riscaldamento

Calore

di scarto

3 tubi

3 tubi

2

2

t

u

b

i

2

t

u

b

i

2

t

u

b

i

2

t

u

b

i

Temperatura esterna

Temperatura interna

Umidità interna

Nota:

Raffrescamento

Da -5 (-15*) a 52 °C

(bulbo asciutto)

15-24 °C

(bulbo umido)

≤ 80%**

Riscaldamento

Da -25 a 19 °C

(bulbo umido)

15-30 °C

(bulbo umido)

C

R

R

OF

F

C

OF

F

R

Trasferimento interno

Trasferimento interno

Raffrescamento prevalente

Da -5 (-15*) a 27 °C

(bulbo asciutto)

Raffrescamento: 15-27 °C

(bulbo umido)

Riscaldamento: 15-30 °C

(bulbo asciutto)

Riscaldamento, raffrescamento o entrambi? Scegliere è facile!

Rilascio

di calore

Calore

di scarto

Rilascio

di calore

Riscaldamento prevalente

Da -5 (-15*) a 19 °C

(bulbo umido)

Raffrescamento: 15-24 °C

(bulbo umido)

Riscaldamento: 15-30 °C

(bulbo asciutto)

3 tubi

3 tubi

2 tubi

Questo range di funzionamento è valido in caso siano collegate solo unità interne VRF e cambia in caso sia collegato un Hydro Box. Per maggiori

informazioni si rimanda al manuale tecnico.

* Il raffrescamento a -15 °C è possibile solo con il modello AF-SB 01-1 L (SBOX per perdite di refrigerante), il collegamento di questo SBOX

consente di raggiungere una temperatura di evaporazione superiore agli 0 °C

** Con livelli di umidità interna superiori all’80% si creerà della condensa sulla superficie dell’unità, con conseguente sgocciolamento

Compressore a iniezione di vapore

Una maggiore potenza di riscaldamento

▶ Potenza di riscaldamento migliorata in media del 20%, con

temperature esterne inferiori a +7 °C

▶ Operatività stabile fino a -25 °C

▶ Potenza di riscaldamento migliorata anche a più basse

temperature, fino a -15 °C

▶ Il compressore a iniezione di vapore assicura un’efficiente

sottoraffreddamento senza perdite durante le operazioni di

raffreddamento

➀ Scarico del refrigerante ad alta pressione

➁ Iniezione di vapore a gas

➂ Aspirazione del refrigerante a bassa pressione
