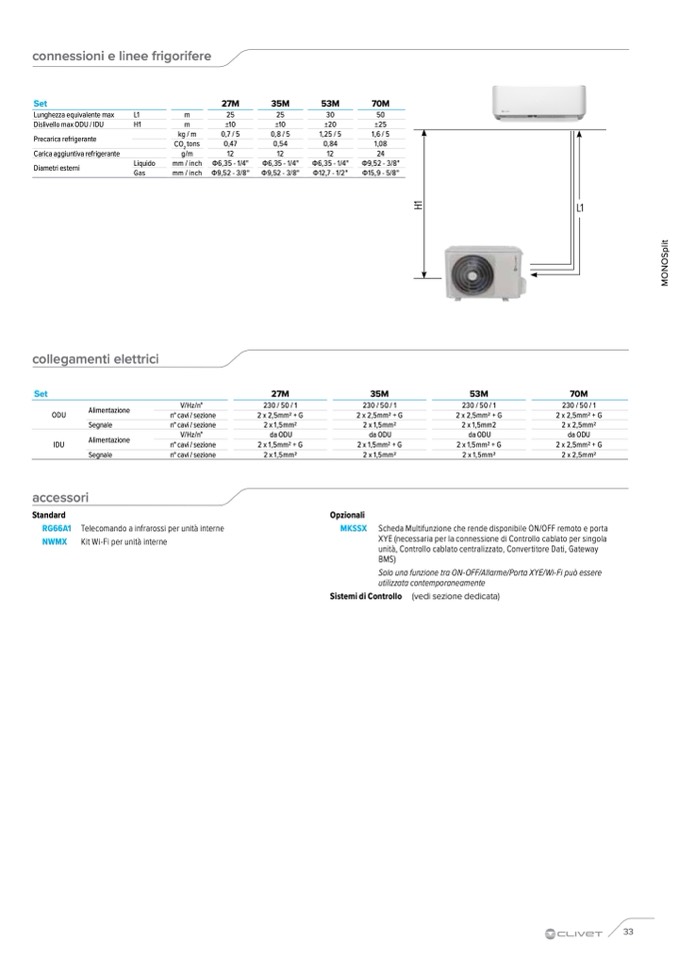

connessioni e linee frigorifere

Set

Lunghezza equivalente max

Dislivello max ODU / IDU

Precarica refrigerante

Carica aggiuntiva refrigerante

Diametri esterni

L1

H1

27M

35M

53M

70M

m

25

25

30

50

m

±10

±10

±20

±25

kg / m

0,7 / 5

0,8 / 5

1,25 / 5

1,6 / 5

CO

2

tons

0,47

0,54

0,84

1,08

g/m

12

12

12

24

Liquido

mm / inch

Φ6,35 - 1/4"

Φ6,35 - 1/4"

Φ6,35 - 1/4"

Φ9,52 - 3/8"

Gas

mm / inch

Φ9,52 - 3/8"

Φ9,52 - 3/8"

Φ12,7 - 1/2"

Φ15,9 - 5/8"

collegamenti elettrici

L1

53M

70M

230 / 50 / 1

230 / 50 / 1

G

2 x 2,5mm2 + G

2 x 2,5mm2 + G

2 x 1,5mm2

2 x 2,5mm2

da ODU

da ODU

G

2 x 1,5mm2 + G

2 x 2,5mm2 + G

2 x 1,5mm2

2 x 2,5mm2

Set

ODU

IDU

Alimentazione

Segnale

Alimentazione

Segnale

V/Hz/n°

n° cavi / sezione

n° cavi / sezione

V/Hz/n°

n° cavi / sezione

n° cavi / sezione

27M

230 / 50 / 1

2 x 2,5mm2 +

2 x 1,5mm2

da ODU

2 x 1,5mm2 +

2 x 1,5mm2

G

G

35M

230 / 50 / 1

2 x 2,5mm2 +

2 x 1,5mm2

da ODU

2 x 1,5mm2 +

2 x 1,5mm2

accessori

Standard

RG66A1

NWMX

Opzionali

MKSSX

Scheda Multifunzione che rende disponibile ON/OFF remoto e porta

XYE (necessaria per la connessione di Controllo cablato per singola

unità, Controllo cablato centralizzato, Convertitore Dati, Gateway

BMS)

Solo una funzione tra ON-OFF/Allarme/Porta XYE/Wi-Fi può essere

utilizzata contemporaneamente

Telecomando a infrarossi per unità interne

Kit Wi-Fi per unità interne

Sistemi di Controllo (vedi sezione dedicata)
