lindab | isol, transfer e oval

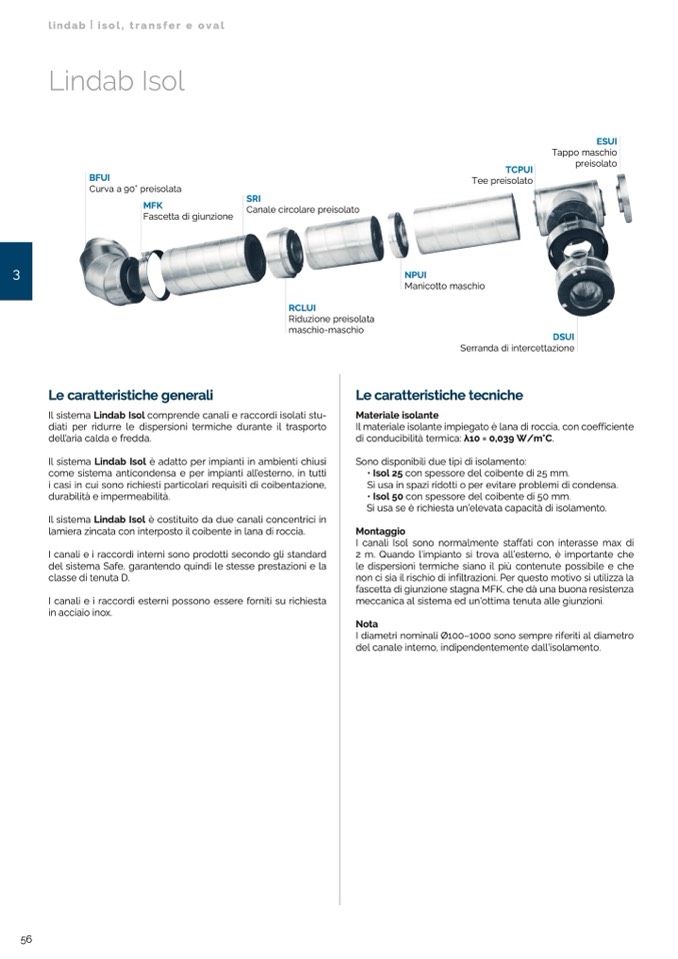

Lindab Isol

BFUI

Curva a 90° preisolata

MFK

TCPUI

Tee preisolato

ESUI

Tappo maschio

preisolato

Fascetta di giunzione

SRI

Canale circolare preisolato

RCLUI

Riduzione preisolata

maschio-maschio

NPUI

Manicotto maschio

DSUI

56

Le caratteristiche generali

Il sistema Lindab Isol comprende canali e raccordi isolati stu-

diati per ridurre le dispersioni termiche durante il trasporto

dell’aria calda e fredda.

Il sistema Lindab Isol è adatto per impianti in ambienti chiusi

come sistema anticondensa e per impianti all’esterno, in tutti

i casi in cui sono richiesti particolari requisiti di coibentazione,

durabilità e impermeabilità.

Il sistema Lindab Isol è costituito da due canali concentrici in

lamiera zincata con interposto il coibente in lana di roccia.

I canali e i raccordi interni sono prodotti secondo gli standard

del sistema Safe, garantendo quindi le stesse prestazioni e la

classe di tenuta D.

I canali e i raccordi esterni possono essere forniti su richiesta

in acciaio inox.

Serranda di intercettazione

Le caratteristiche tecniche

Materiale isolante

Il materiale isolante impiegato è lana di roccia, con coefficiente

di conducibilità termica: λ10 = 0,039 W/m°C.

Sono disponibili due tipi di isolamento:

• Isol 25 con spessore del coibente di 25 mm.

Si usa in spazi ridotti o per evitare problemi di condensa.

• Isol 50 con spessore del coibente di 50 mm.

Si usa se è richiesta un’elevata capacità di isolamento.

Montaggio

I canali Isol sono normalmente staffati con interasse max di

2 m. Quando l’impianto si trova all’esterno, è importante che

le dispersioni termiche siano il più contenute possibile e che

non ci sia il rischio di infiltrazioni. Per questo motivo si utilizza la

fascetta di giunzione stagna MFK, che dà una buona resistenza

meccanica al sistema ed un’ottima tenuta alle giunzioni.

Nota

I diametri nominali Ø100–1000 sono sempre riferiti al diametro

del canale interno, indipendentemente dall’isolamento.
