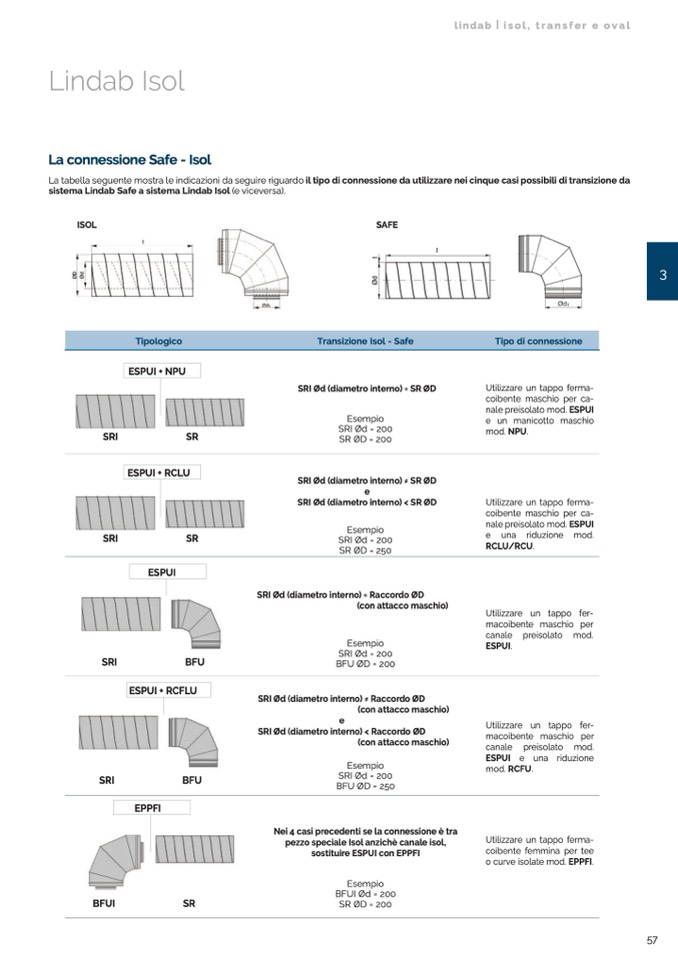

Lindab Isol

La connessione Safe - Isol

La tabella seguente mostra le indicazioni da seguire riguardo il tipo di connessione da utilizzare nei cinque casi possibili di transizione da

sistema Lindab Safe a sistema Lindab Isol (e viceversa).

ISOL

BFUI

SR

lindab | isol, transfer e oval

SAFE

Tipologico

Transizione Isol - Safe

Tipo di connessione

ESPUI + NPU

SRI

SR

SRI

SR

SRI

BFU

SRI

BFU

SRI Ød (diametro interno) = SR ØD

Esempio

SRI Ød = 200

SR ØD = 200

SRI Ød (diametro interno) ≠ SR ØD

e

SRI Ød (diametro interno) < SR ØD

Esempio

SRI Ød = 200

SR ØD = 250

SRI Ød (diametro interno) = Raccordo ØD

(con attacco maschio)

Esempio

SRI Ød = 200

BFU ØD = 200

SRI Ød (diametro interno) ≠ Raccordo ØD

(con attacco maschio)

e

SRI Ød (diametro interno) < Raccordo ØD

(con attacco maschio)

Esempio

SRI Ød = 200

BFU ØD = 250

Nei 4 casi precedenti se la connessione è tra

pezzo speciale Isol anzichè canale isol,

sostituire ESPUI con EPPFI

Esempio

BFUI Ød = 200

SR ØD = 200

Utilizzare un tappo ferma-

coibente maschio per ca-

nale preisolato mod. ESPUI

e un manicotto maschio

mod. NPU.

Utilizzare un tappo ferma-

coibente maschio per ca-

nale preisolato mod. ESPUI

e una riduzione mod.

RCLU/RCU.

Utilizzare un tappo fer-

macoibente maschio per

canale preisolato mod.

ESPUI.

Utilizzare un tappo fer-

macoibente maschio per

canale preisolato mod.

ESPUI e una riduzione

mod. RCFU.

Utilizzare un tappo ferma-

coibente femmina per tee

o curve isolate mod. EPPFI.

ESPUI + RCLU

ESPUI

ESPUI + RCFLU

EPPFI

57

3
