Codice

675800

Codice

675900

Codice

675850

Codice

675002

Codice

182000

1 1/4”

Conf. Imballo

1

20

depl. 01126

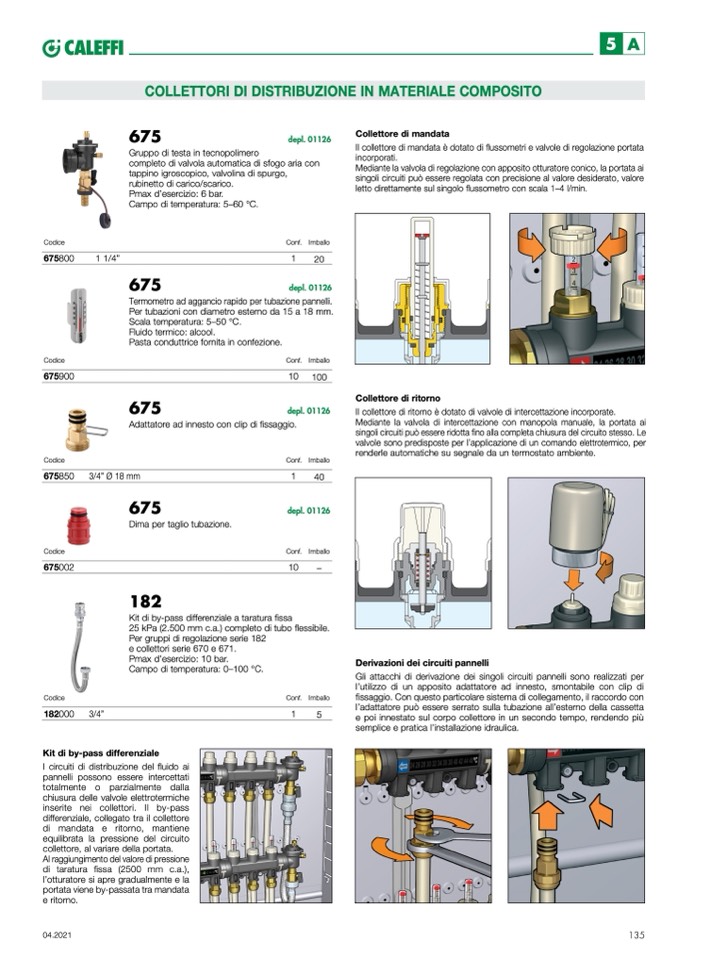

COLLETTORI DI DISTRIBUZIONE IN MATERIALE COMPOSITO

675

depl. 01126

Gruppo di testa in tecnopolimero

completo di valvola automatica di sfogo aria con

tappino igroscopico, valvolina di spurgo,

rubinetto di carico/scarico.

Pmax d’esercizio: 6 bar.

Campo di temperatura: 5–60 °C.

Collettore di mandata

Il collettore di mandata è dotato di flussometri e valvole di regolazione portata

incorporati.

Mediante la valvola di regolazione con apposito otturatore conico, la portata ai

singoli circuiti può essere regolata con precisione al valore desiderato, valore

letto direttamente sul singolo flussometro con scala 1–4 l/min.

675

Termometro ad aggancio rapido per tubazione pannelli.

Per tubazioni con diametro esterno da 15 a 18 mm.

Scala temperatura: 5–50 °C.

Fluido termico: alcool.

Pasta conduttrice fornita in confezione.

675

Conf. Imballo

10 100

depl. 01126

Collettore di ritorno

Il collettore di ritorno è dotato di valvole di intercettazione incorporate.

Mediante la valvola di intercettazione con manopola manuale, la portata ai

singoli circuiti può essere ridotta fino alla completa chiusura del circuito stesso. Le

valvole sono predisposte per l’applicazione di un comando elettrotermico, per

renderle automatiche su segnale da un termostato ambiente.

Adattatore ad innesto con clip di fissaggio.

3/4” Ø 18 mm

675

Dima per taglio tubazione.

182

Conf. Imballo

1

40

depl. 01126

Conf. Imballo

10

Kit di by-pass differenziale a taratura fissa

25 kPa (2.500 mm c.a.) completo di tubo flessibile.

Per gruppi di regolazione serie 182

e collettori serie 670 e 671.

Pmax d’esercizio: 10 bar.

Campo di temperatura: 0–100 °C.

Conf. Imballo

3/4”

1

5

Derivazioni dei circuiti pannelli

Gli attacchi di derivazione dei singoli circuiti pannelli sono realizzati per

l’utilizzo di un apposito adattatore ad innesto, smontabile con clip di

fissaggio. Con questo particolare sistema di collegamento, il raccordo con

l’adattatore può essere serrato sulla tubazione all’esterno della cassetta

e poi innestato sul corpo collettore in un secondo tempo, rendendo più

semplice e pratica l’installazione idraulica.

Kit di by-pass differenziale

I circuiti di distribuzione del fluido ai

pannelli possono essere intercettati

totalmente o parzialmente dalla

chiusura delle valvole elettrotermiche

inserite nei collettori. Il by-pass

differenziale, collegato tra il collettore

di mandata e ritorno, mantiene

equilibrata la pressione del circuito

collettore, al variare della portata.

Al raggiungimento del valore di pressione

di taratura fissa (2500 mm c.a.),

l’otturatore si apre gradualmente e la

portata viene by-passata tra mandata

e ritorno.
