Codice

335002

335082

335092

Conf.

Codice

335003

335083

335093

di sicurezza serie 527.

1 1/4”

1 1/2”

2

”

1

–

Installazione orizzontale

È consentita una unica

installazione in orizzontale

(ved. figura), sempre solo

sulla tubazione di mandata ed

esclusivamente rispettando

gli specifici accorgimenti

illustrati nel depliant 01171.

12

04.2021

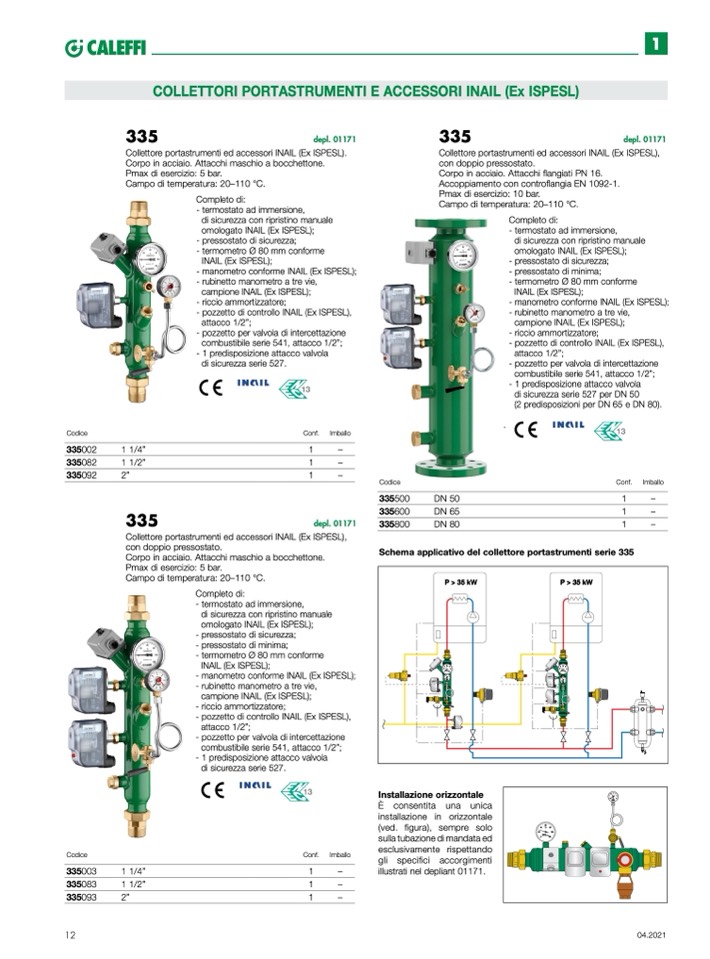

COLLETTORI PORTASTRUMENTI E ACCESSORI INAIL (Ex ISPESL)

335

depl. 01171

Collettore portastrumenti ed accessori INAIL (Ex ISPESL).

Corpo in acciaio. Attacchi maschio a bocchettone.

Pmax di esercizio: 5 bar.

Campo di temperatura: 20–110 °C.

Completo di:

- termostato ad immersione,

di sicurezza con ripristino manuale

omologato INAIL (Ex ISPESL);

- pressostato di sicurezza;

- termometro Ø 80 mm conforme

INAIL (Ex ISPESL);

- manometro conforme INAIL (Ex ISPESL);

- rubinetto manometro a tre vie,

campione INAIL (Ex ISPESL);

- riccio ammortizzatore;

- pozzetto di controllo INAIL (Ex ISPESL),

attacco 1/2”;

- pozzetto per valvola di intercettazione

combustibile serie 541, attacco 1/2”;

- 1 predisposizione attacco valvola

335

depl. 01171

Collettore portastrumenti ed accessori INAIL (Ex ISPESL),

con doppio pressostato.

Corpo in acciaio. Attacchi flangiati PN 16.

Accoppiamento con controflangia EN 1092-1.

Pmax di esercizio: 10 bar.

Campo di temperatura: 20–110 °C.

Completo di:

- termostato ad immersione,

di sicurezza con ripristino manuale

omologato INAIL (Ex ISPESL);

- pressostato di sicurezza;

- pressostato di minima;

- termometro Ø 80 mm conforme

INAIL (Ex ISPESL);

- manometro conforme INAIL (Ex ISPESL);

- rubinetto manometro a tre vie,

campione INAIL (Ex ISPESL);

- riccio ammortizzatore;

- pozzetto di controllo INAIL (Ex ISPESL),

attacco 1/2”;

- pozzetto per valvola di intercettazione

combustibile serie 541, attacco 1/2”;

- 1 predisposizione attacco valvola

di sicurezza serie 527 per DN 50

(2 predisposizioni per DN 65 e DN 80).

.

di sicurezza serie 527.

1 1/4”

1 1/2”

2

”

1

335

Imballo

–

–

–

depl. 01171

Collettore portastrumenti ed accessori INAIL (Ex ISPESL),

con doppio pressostato.

Corpo in acciaio. Attacchi maschio a bocchettone.

Pmax di esercizio: 5 bar.

Campo di temperatura: 20–110 °C.

Completo di:

- termostato ad immersione,

di sicurezza con ripristino manuale

omologato INAIL (Ex ISPESL);

- pressostato di sicurezza;

- pressostato di minima;

- termometro Ø 80 mm conforme

INAIL (Ex ISPESL);

- manometro conforme INAIL (Ex ISPESL);

- rubinetto manometro a tre vie,

campione INAIL (Ex ISPESL);

- riccio ammortizzatore;

- pozzetto di controllo INAIL (Ex ISPESL),

attacco 1/2”;

- pozzetto per valvola di intercettazione

combustibile serie 541, attacco 1/2”;

- 1 predisposizione attacco valvola

Schema applicativo del collettore portastrumenti serie 335

1

1

Conf.

Imballo

1

1

–

–

Codice

335500

DN 50

335600

DN 65

335800

DN 80

Conf.

Imballo

P > 35 kW

P > 35 kW

1

–

1

–

1

–

1
