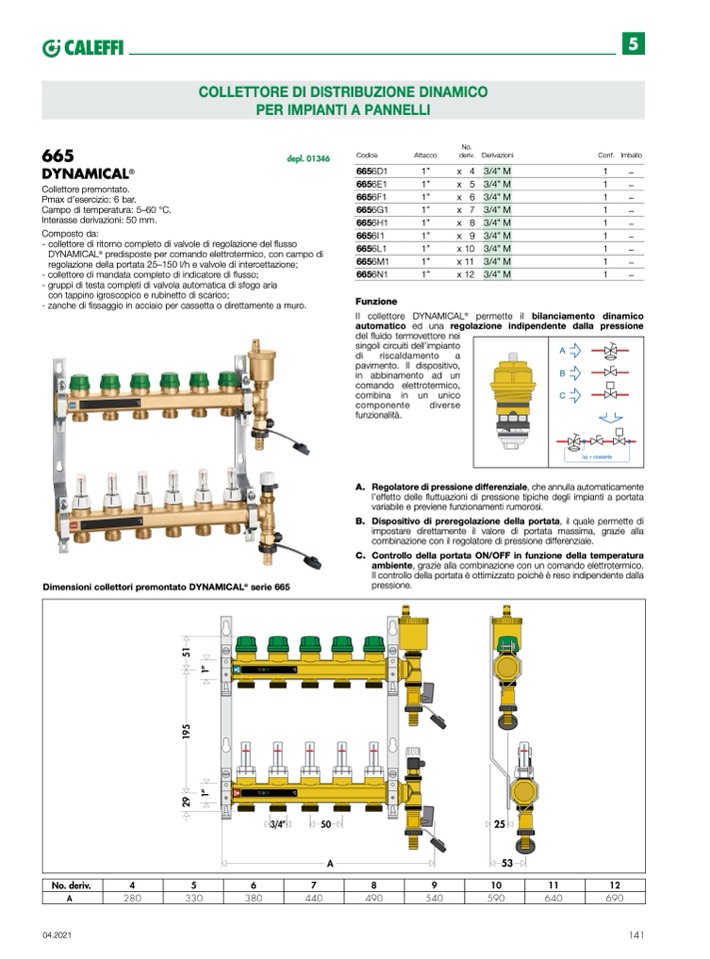

665

DYNAMICAL

®

Collettore premontato.

Pmax d’esercizio: 6 bar.

Campo di temperatura: 5–60 °C.

Interasse derivazioni: 50 mm.

depl. 01346

Codice

6656D1

6656E1

6656F1

6656G1

6656H1

6656I 1

6656L1

6656M1

6656N1

Funzione

No.

Attacco

deriv. Derivazioni

Conf. Imballo

1

1

1

1

1

1

1

1

1

Composto da:

- collettore di ritorno completo di valvole di regolazione del flusso

DYNAMICAL

®

predisposte per comando elettrotermico, con campo di

regolazione della portata 25–150 l/h e valvole di intercettazione;

- collettore di mandata completo di indicatore di flusso;

- gruppi di testa completi di valvola automatica di sfogo aria

con tappino igroscopico e rubinetto di scarico;

- zanche di fissaggio in acciaio per cassetta o direttamente a muro.

1”

x 4

1”

x 5

1”

x 6

1”

x 7

1”

x 8

1”

x 9

1”

x 10

1”

x 11

1”

x 12

3/4” M

3/4” M

3/4” M

3/4” M

3/4” M

3/4” M

3/4” M

3/4” M

3/4” M

Dimensioni collettori premontato DYNAMICAL

®

serie 665

No. deriv.

04.2021

141

COLLETTORE DI DISTRIBUZIONE DINAMICO

PER IMPIANTI A PANNELLI

Il collettore DYNAMICAL

®

permette il bilanciamento dinamico

automatico ed una regolazione indipendente dalla pressione

del fluido termovettore nei

singoli circuiti dell’impianto

di

riscaldamento

a

pavimento. Il dispositivo,

in abbinamento ad un

comando elettrotermico,

combina in un unico

C

componente

diverse

funzionalità.

A. Regolatore di pressione differenziale, che annulla automaticamente

l’effetto delle fluttuazioni di pressione tipiche degli impianti a portata

variabile e previene funzionamenti rumorosi.

B. Dispositivo di preregolazione della portata, il quale permette di

impostare direttamente il valore di portata massima, grazie alla

combinazione con il regolatore di pressione differenziale.

C.

Controllo della portata ON/OFF in funzione della temperatura

ambiente, grazie alla combinazione con un comando elettrotermico.

Il controllo della portata è ottimizzato poichè è reso indipendente dalla

pressione.

25

53

A

B

∆p = costante

5
