Codice
Attacco
140300
1”
Funzionamento
Taratura regolabile
pressione differenziale (mbar)
50–300
Conf. Imballo
1
–
depl. 01344

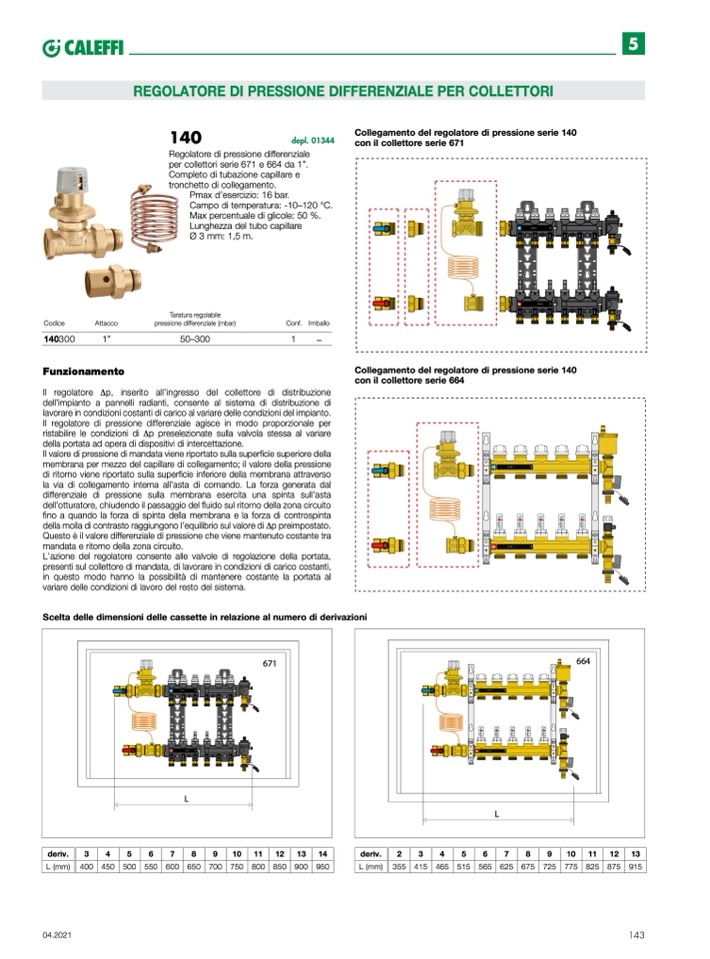

Regolatore di pressione differenziale
per collettori serie 671 e 664 da 1”.
Completo di tubazione capillare e
tronchetto di collegamento.
Pmax d’esercizio: 16 bar.
Campo di temperatura: -10–120 °C.
Max percentuale di glicole: 50 %.
Lunghezza del tubo capillare
Ø 3 mm: 1,5 m.
670
Collegamento del regolatore di pressione serie 140
Il regolatore Dp, inserito all’ingresso del collettore di distribuzione
dell’impianto a pannelli radianti, consente al sistema di distribuzione di
lavorare in condizioni costanti di carico al variare delle condizioni del impianto.
Il regolatore di pressione differenziale agisce in modo proporzionale per
ristabilire le condizioni di Dp preselezionate sulla valvola stessa al variare
della portata ad opera di dispositivi di intercettazione.
Il valore di pressione di mandata viene riportato sulla superficie superiore della
membrana per mezzo del capillare di collegamento; il valore della pressione
di ritorno viene riportato sulla superficie inferiore della membrana attraverso
la via di collegamento interna all’asta di comando. La forza generata dal
differenziale di pressione sulla membrana esercita una spinta sull’asta
dell’otturatore, chiudendo il passaggio del fluido sul ritorno della zona circuito
fino a quando la forza di spinta della membrana e la forza di controspinta
della molla di contrasto raggiungono l’equilibrio sul valore di Dp preimpostato.
Questo è il valore differenziale di pressione che viene mantenuto costante tra
mandata e ritorno della zona circuito.
L’azione del regolatore consente alle valvole di regolazione della portata,
presenti sul collettore di mandata, di lavorare in condizioni di carico costanti,
in questo modo hanno la possibilità di mantenere costante la portata al
variare delle condizioni di lavoro del resto del sistema.
Scelta delle dimensioni delle cassette in relazione al numero di derivazioni
671
L
DN25 PN16
CALEFFI
D
C
N
A
25
LE
P
F
N
F
1
I
6
DN25 PN16
CALEFFI
L
deriv.
3
4
5
6
7
8
9
10
11
12
13
14
deriv.
2
3
4
5
6
7
8
9
10
11
12
13
L (mm) 400 450 500 550
600
650
700
750
800 850 900 950
L (mm) 355
415
465
515
565
625
675
725
775
825
875 915
04.2021
670
143
con il collettore serie 671
con il collettore serie 664
DN25 PN16
CALEFFI
DN25 PN16
CALEFFI
DN25 PN16
CALEFFI
662
DN25 PN16
CALEFFI
DN25 PN16
CALEFFI
DN25 PN16
CALEFFI
DN25 PN16
CALEFFI
L
Collegamento del regolatore di pressione serie 140
L
664
