6000

LEGIOMIX

®

depl. 01086

Ricambi per miscelatore elettronico

con disinfezione termica programmabile

serie 6000 con attacchi flangiati.

Codice

600006

DN 65

DN 80

Kv (m

3

/h)

90,0

1

120,0

1

Codice

–

600100

Conf.

1

Teletrasmissione

locale

Imballo

–

6B

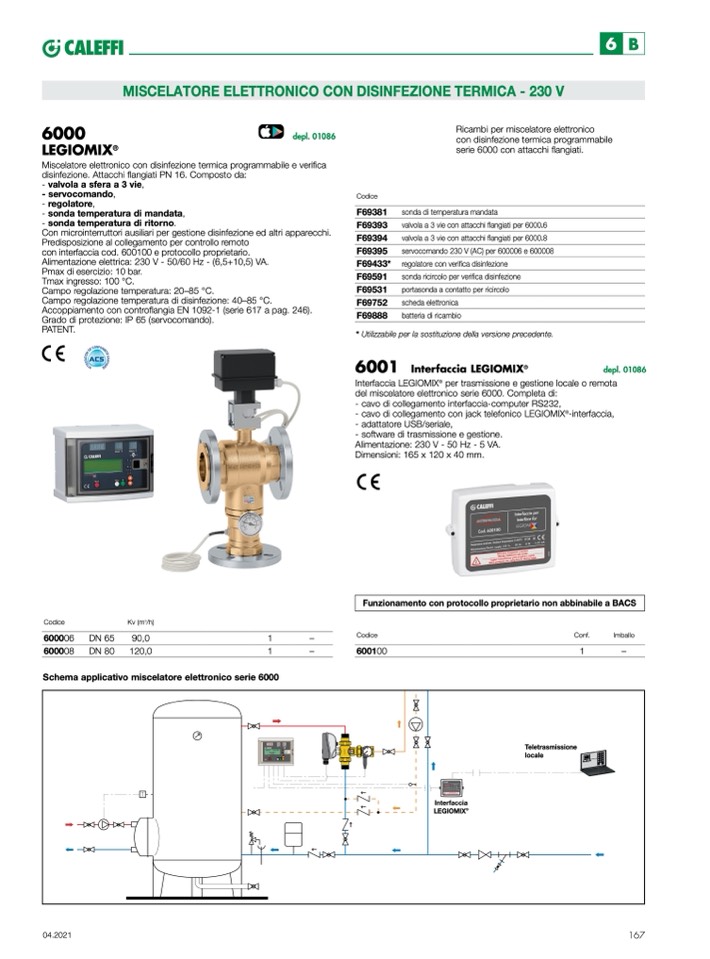

MISCELATORE ELETTRONICO CON DISINFEZIONE TERMICA - 230 V

Miscelatore elettronico con disinfezione termica programmabile e verifica

disinfezione. Attacchi flangiati PN 16. Composto da:

- valvola a sfera a 3 vie,

- servocomando,

- regolatore,

- sonda temperatura di mandata,

- sonda temperatura di ritorno.

Con microinterruttori ausiliari per gestione disinfezione ed altri apparecchi.

Predisposizione al collegamento per controllo remoto

con interfaccia cod. 600100 e protocollo proprietario.

Alimentazione elettrica: 230 V - 50/60 Hz - (6,5+10,5) VA.

Pmax di esercizio: 10 bar.

Tmax ingresso: 100 °C.

Campo regolazione temperatura: 20–85 °C.

Campo regolazione temperatura di disinfezione: 40–85 °C.

Accoppiamento con controflangia EN 1092-1 (serie 617 a pag. 246).

Grado di protezione: IP 65 (servocomando).

PATENT.

Codice

F69381

F69393

F69394

F69395

F69433*

F69591

F69531

F69752

F69888

sonda di temperatura mandata

valvola a 3 vie con attacchi flangiati per 6000.6

valvola a 3 vie con attacchi flangiati per 6000.8

servocomando 230 V (AC) per 600006 e 600008

regolatore con verifica disinfezione

sonda ricircolo per verifica disinfezione

portasonda a contatto per ricircolo

scheda elettronica

batteria di ricambio

600008

Schema applicativo miscelatore elettronico serie 6000

04.2021

167

–

* Utilizzabile per la sostituzione della versione precedente.

6001

Interfaccia LEGIOMIX

®

depl. 01086

Interfaccia LEGIOMIX

®

per trasmissione e gestione locale o remota

del miscelatore elettronico serie 6000. Completa di:

- cavo di collegamento interfaccia-computer RS232,

- cavo di collegamento con jack telefonico LEGIOMIX

®

-interfaccia,

- adattatore USB/seriale,

- software di trasmissione e gestione.

Alimentazione: 230 V - 50 Hz - 5 VA.

Dimensioni: 165 x 120 x 40 mm.

Funzionamento con protocollo proprietario non abbinabile a BACS

Interfaccia

LEGIOMIX

®
