Schema idraulico

Con miscelazione

• Valvola flussaggio chiusa

• Valvola acqua fredda aperta

Con disinfezione termica

• Valvola flussaggio aperta

• Valvola acqua fredda chiusa

Codice

600200

TIMER DI AZIONAMENTO VALVOLE

6002

Timer con chiave di consenso

programmabile da 0,25 a 15 minuti.

Per azionamento di valvole utilizzate

per effettuare la disinfezione termica

di tratti di circuito, fino ai rubinetti.

Alimentazione: 230 V (AC).

Conf. Imballo

1

–

04.2021

171

6B

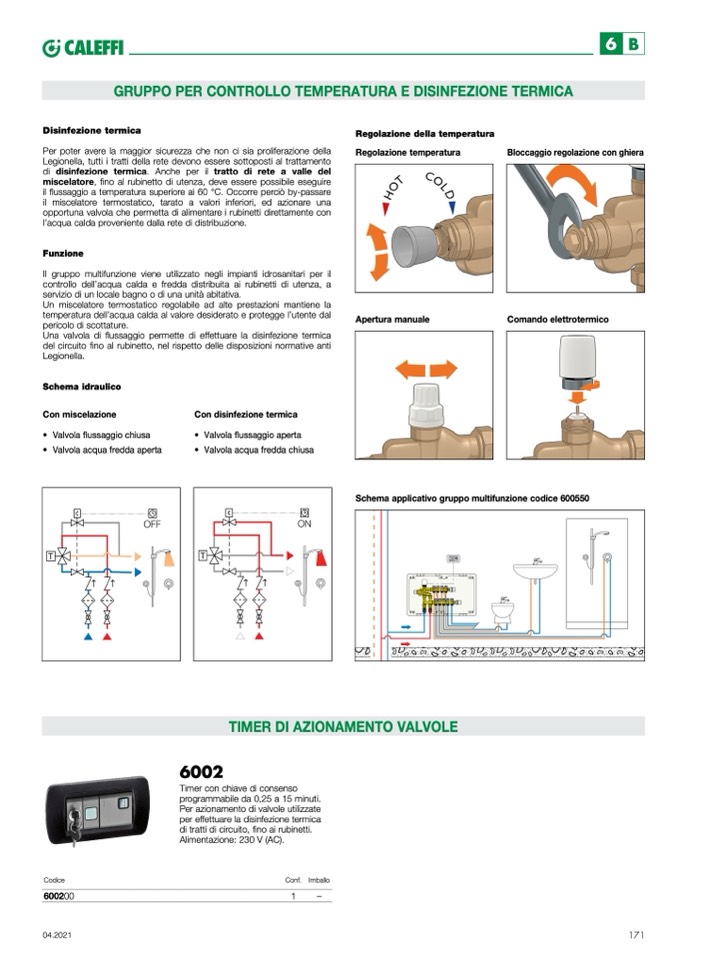

GRUPPO PER CONTROLLO TEMPERATURA E DISINFEZIONE TERMICA

Disinfezione termica

Per poter avere la maggior sicurezza che non ci sia proliferazione della

Legionella, tutti i tratti della rete devono essere sottoposti al trattamento

di disinfezione termica. Anche per il tratto di rete a valle del

miscelatore, fino al rubinetto di utenza, deve essere possibile eseguire

il flussaggio a temperatura superiore ai 60 °C. Occorre perciò by-passare

il miscelatore termostatico, tarato a valori inferiori, ed azionare una

opportuna valvola che permetta di alimentare i rubinetti direttamente con

l’acqua calda proveniente dalla rete di distribuzione.

Funzione

Il gruppo multifunzione viene utilizzato negli impianti idrosanitari per il

controllo dell’acqua calda e fredda distribuita ai rubinetti di utenza, a

servizio di un locale bagno o di una unità abitativa.

Un miscelatore termostatico regolabile ad alte prestazioni mantiene la

temperatura dell’acqua calda al valore desiderato e protegge l’utente dal

pericolo di scottature.

Una valvola di flussaggio permette di effettuare la disinfezione termica

del circuito fino al rubinetto, nel rispetto delle disposizioni normative anti

Legionella.

Regolazione della temperatura

Regolazione temperatura

Apertura manuale

Bloccaggio regolazione con ghiera

Comando elettrotermico

Schema applicativo gruppo multifunzione codice 600550
