Codice
DN
Attacco
Rp 1/2”
Rp 3/4”
Rp 1”
Rp 1 1/4”
Attacco
Rp 1/2”
Rp 3/4”
Rp 1”
Rp 1 1/4”
Utilizzo
1/2”-3/4”
1”-1 1/4”
116
Campo di
temperatura
35–60 °C
35–60 °C
35–65 °C
35–65 °C
116
Conf. Imballo
1
10
1
10
1
10
1
10
depl. 01325
116240
116250
116260
116270
15
20
25
32
Codice
116140
116150
116160
116170
Codice
CBN116140
CBN116160
Codice
116000
Codice
116010
DN
15
20
25
32
Campo di
temperatura
35–60 °C
35–60 °C
35–65 °C
35–65 °C
Conf. Imballo
1
10
1
10
1
10
1
10
172
04.2021

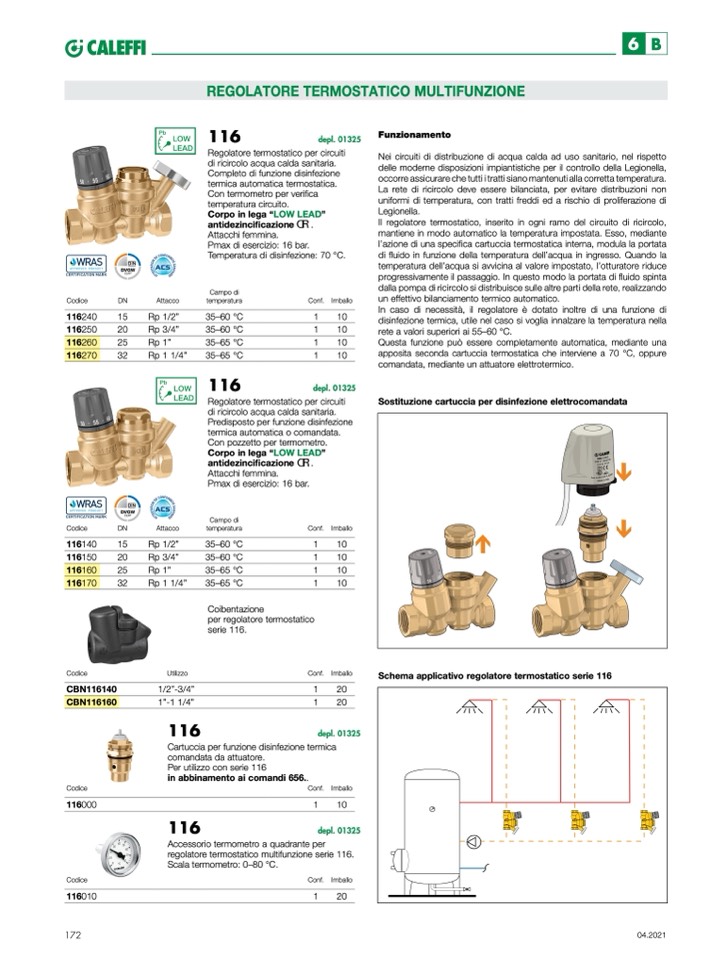

REGOLATORE TERMOSTATICO MULTIFUNZIONE
116
depl. 01325
Regolatore termostatico per circuiti
di ricircolo acqua calda sanitaria.
Completo di funzione disinfezione
termica automatica termostatica.
Con termometro per verifica
temperatura circuito.
Corpo in lega “LOW LEAD”
antidezincificazione
.
Attacchi femmina.
Pmax di esercizio: 16 bar.
Temperatura di disinfezione: 70 °C.
Funzionamento
Nei circuiti di distribuzione di acqua calda ad uso sanitario, nel rispetto
delle moderne disposizioni impiantistiche per il controllo della Legionella,
occorre assicurare che tutti i tratti siano mantenuti alla corretta temperatura.
La rete di ricircolo deve essere bilanciata, per evitare distribuzioni non
uniformi di temperatura, con tratti freddi ed a rischio di proliferazione di
Legionella.
Il regolatore termostatico, inserito in ogni ramo del circuito di ricircolo,
mantiene in modo automatico la temperatura impostata. Esso, mediante
l’azione di una specifica cartuccia termostatica interna, modula la portata
di fluido in funzione della temperatura dell’acqua in ingresso. Quando la
temperatura dell’acqua si avvicina al valore impostato, l’otturatore riduce
progressivamente il passaggio. In questo modo la portata di fluido spinta
dalla pompa di ricircolo si distribuisce sulle altre parti della rete, realizzando
un effettivo bilanciamento termico automatico.
In caso di necessità, il regolatore è dotato inoltre di una funzione di
disinfezione termica, utile nel caso si voglia innalzare la temperatura nella
rete a valori superiori ai 55–60 °C.
Questa funzione può essere completamente automatica, mediante una
apposita seconda cartuccia termostatica che interviene a 70 °C, oppure
comandata, mediante un attuatore elettrotermico.
Sostituzione cartuccia per disinfezione elettrocomandata
Schema applicativo regolatore termostatico serie 116
Regolatore termostatico per circuiti
di ricircolo acqua calda sanitaria.
Predisposto per funzione disinfezione
termica automatica o comandata.
Con pozzetto per termometro.
Corpo in lega “LOW LEAD”
antidezincificazione
.
Attacchi femmina.
Pmax di esercizio: 16 bar.
Coibentazione
per regolatore termostatico
serie 116.
Conf. Imballo
1
20
1
20
depl. 01325
Cartuccia per funzione disinfezione termica
comandata da attuatore.
Per utilizzo con serie 116
in abbinamento ai comandi 656..
116
Conf. Imballo
1
10
depl. 01325
Accessorio termometro a quadrante per
regolatore termostatico multifunzione serie 116.
Scala termometro: 0–80 °C.
Conf. Imballo
1
20
6B
