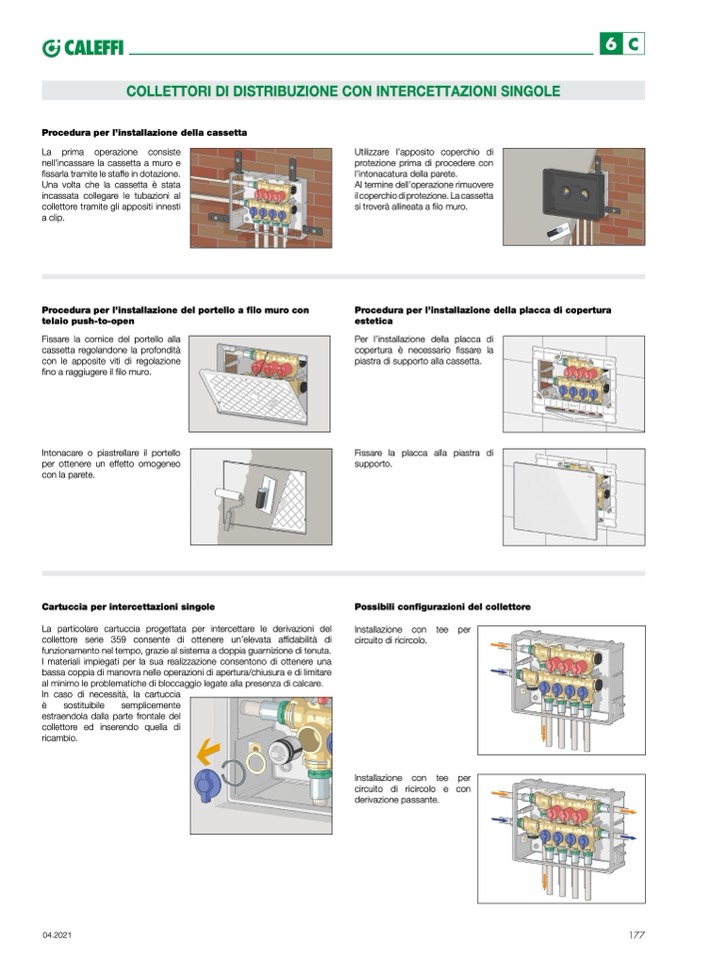

COLLETTORI DI DISTRIBUZIONE CON INTERCETTAZIONI SINGOLE
Procedura per l’installazione della cassetta
La prima operazione consiste
nell’incassare la cassetta a muro e
fissarla tramite le staffe in dotazione.
Una volta che la cassetta è stata
incassata collegare le tubazioni al
collettore tramite gli appositi innesti
a clip.
Procedura per l’installazione del portello a filo muro con
telaio push-to-open
Fissare la cornice del portello alla
cassetta regolandone la profondità
con le apposite viti di regolazione
fino a raggiugere il
filo muro.
Intonacare o piastrellare il portello
per ottenere un effetto omogeneo
con la parete.
Cartuccia per intercettazioni singole
La particolare cartuccia progettata per intercettare le derivazioni del
collettore serie 359 consente di ottenere un’elevata affidabilità di
funzionamento nel tempo, grazie al sistema a doppia guarnizione di tenuta.
I materiali impiegati per la sua realizzazione consentono di ottenere una
bassa coppia di manovra nelle operazioni di apertura/chiusura e di limitare
al minimo le problematiche di bloccaggio legate alla presenza di calcare.
In caso di necessità, la cartuccia
è
sostituibile
semplicemente
estraendola dalla parte frontale del
collettore ed inserendo quella di
ricambio.
Utilizzare l’apposito coperchio di
protezione prima di procedere con
l’intonacatura della parete.
Al termine dell’operazione rimuovere
il coperchio di protezione. La cassetta
si troverà allineata a filo muro.
Procedura per l’installazione della placca di copertura
estetica
Per l’installazione della placca di
copertura è necessario fissare la
piastra di supporto alla cassetta.
Fissare la placca alla piastra di
supporto.
Possibili configurazioni del collettore
Installazione con tee per
circuito di ricircolo.
Installazione con tee per
circuito di ricircolo e con
derivazione passante.
