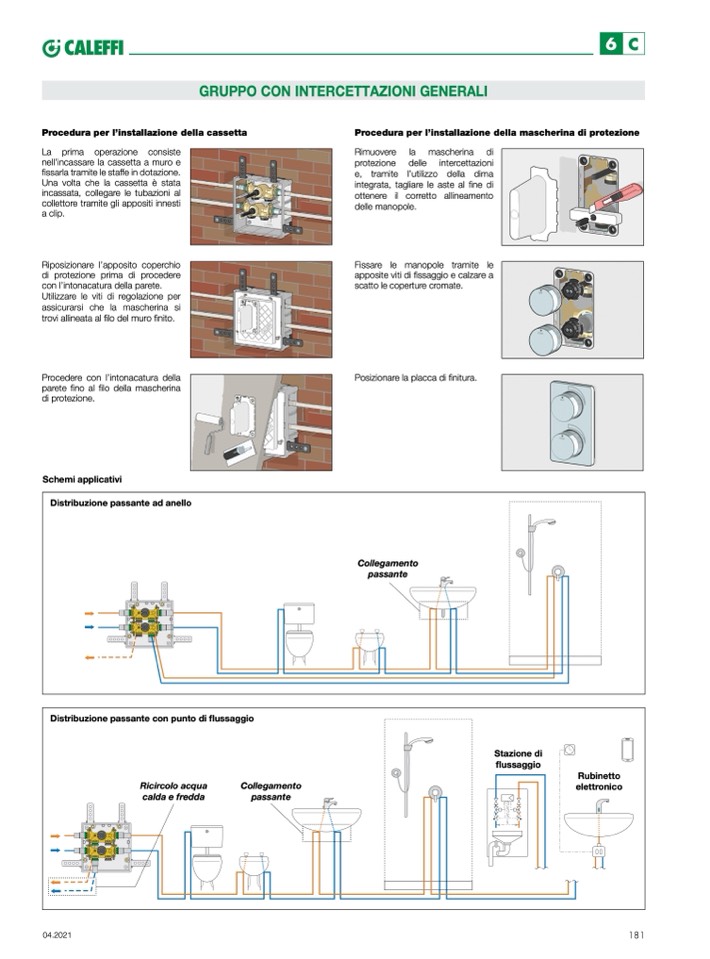

Procedura per l’installazione della cassetta
La prima operazione consiste
nell’incassare la cassetta a muro e
fissarla tramite le staffe in dotazione.
Una volta che la cassetta è stata
incassata, collegare le tubazioni al
collettore tramite gli appositi innesti
a clip.
Riposizionare l’apposito coperchio
di protezione prima di procedere
con l’intonacatura della parete.
Utilizzare le viti di regolazione per
assicurarsi che la mascherina si
trovi allineata al filo del muro finito.
Procedere con l’intonacatura della
parete fino al filo della mascherina
di protezione.
Schemi applicativi
Distribuzione passante ad anello
Procedura per l’installazione della mascherina di protezione
Distribuzione passante con punto di flussaggio
04.2021
181
Ricircolo acqua
calda e fredda
Collegamento
passante
Rubinetto
elettronico
GRUPPO CON INTERCETTAZIONI GENERALI
Rimuovere la mascherina di
protezione delle intercettazioni
e, tramite l’utilizzo della dima
integrata, tagliare le aste al fine di
ottenere il corretto allineamento
delle manopole.
Fissare le manopole tramite le
apposite viti di fissaggio e calzare a
scatto le coperture cromate.
Posizionare la placca di finitura.
Collegamento
passante
Stazione di
flussaggio
6C
