Codice

359024

359064

Ø 16x2

Ø 20x2

Utilizzabile con pinze

con profilo H - TH - U.

679

Conf. Imballo

1

–

1

–

Dopo aver calibrato il tubo tramite

l’apposito calibratore, calzare il tubo

sul raccordo facendo attenzione a

raggiungere la sede di battuta.

Attraverso le finestrelle si dovrà

verificare la corretta posizione del

tubo.

Pinzare il tubo tramite l’apposita

pinza fino al relativo scatto

automatico.

Codice

679002

679006

679009

Calibratore e impugnatura

per calibrare i tubi multistrato

prima dell’uso con raccordi serie 359.

Conf. Imballo

04.2021

183

Attacco

collettore

Clip di

fissaggio

Portagomma

Raccordo

a pressare

Calibratore Ø 16x2

Calibratore Ø 20x2

Impugnatura per calibratore

1

1

1

–

–

–

Tubo

Pinza profilo TH

Pinza profilo U

Pinza profilo H

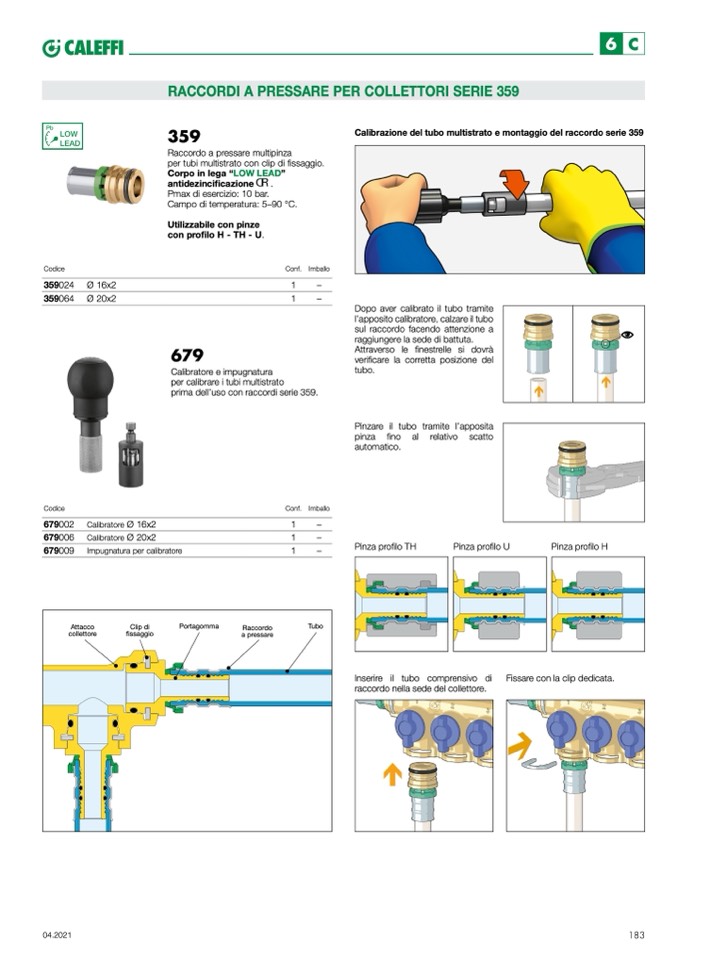

RACCORDI A PRESSARE PER COLLETTORI SERIE 359

359

Raccordo a pressare multipinza

per tubi multistrato con clip di fissaggio.

Corpo in lega “LOW LEAD”

antidezincificazione

.

Pmax di esercizio: 10 bar.

Campo di temperatura: 5–90 °C.

Calibrazione del tubo multistrato e montaggio del raccordo serie 359

Inserire il tubo comprensivo di

Fissare con la clip dedicata.

raccordo nella sede del collettore.
