8
Codice
132402 1/2”
132512 3/4”
132522 3/4”
132602 1”
132702 1 1/4”
132802 1 1/2”
132902 2”
2
–
7
5– 13
7– 28
10– 40
20– 70
30–120
50–200
132
3.Mantenendo aperto l’otturatore, agire con una chiave di manovra
sull’asta di comando della valvola (4) per effettuare la regolazione
della portata. Essa viene indicata da una sfera metallica (5), che
scorre all’interno di una guida
trasparente (6) a lato della quale
è riportata una scala graduata di
lettura espressa in l/min.

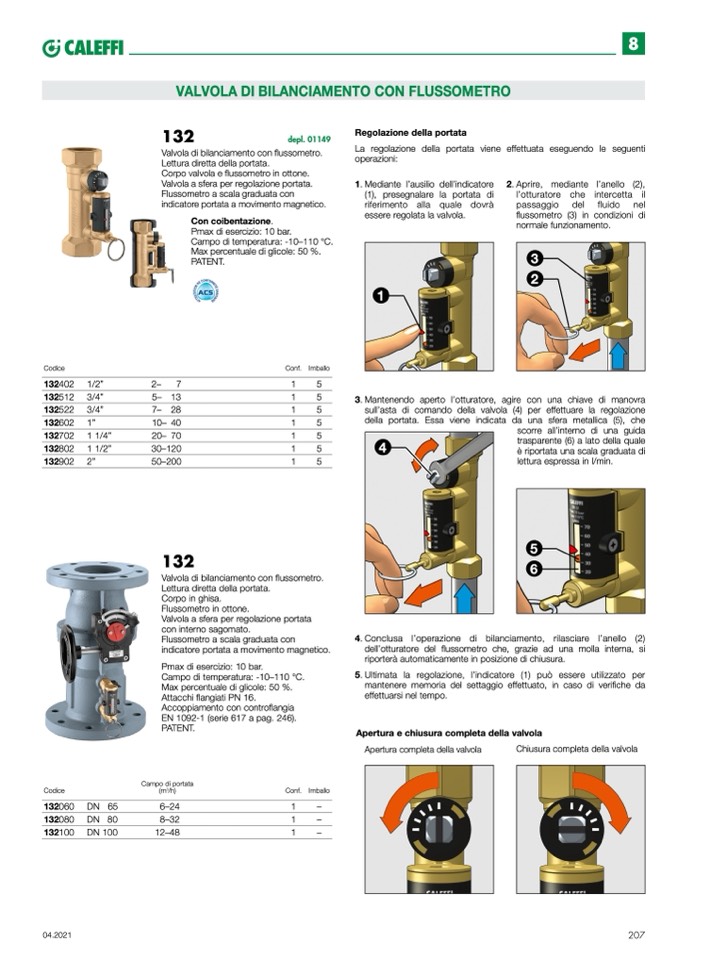

VALVOLA DI BILANCIAMENTO CON FLUSSOMETRO
132
depl. 01149
Valvola di bilanciamento con flussometro.
Lettura diretta della portata.
Corpo valvola e flussometro in ottone.
Valvola a sfera per regolazione portata.
Flussometro a scala graduata con
indicatore portata a movimento magnetico.
Regolazione della portata
La regolazione della portata viene effettuata eseguendo le seguenti
operazioni:
Con coibentazione.
Pmax di esercizio: 10 bar.
Campo di temperatura: -10–110 °C.
Max percentuale di glicole: 50 %.
PATENT.
Conf. Imballo
1
5
1
5
1
5
1
5
1
5
1
5
1
5
1.Mediante l’ausilio dell’indicatore
(1), presegnalare la portata di
riferimento alla quale dovrà
essere regolata la valvola.
2. Aprire, mediante l’anello (2),
l’otturatore che intercetta il
passaggio del fluido nel
flussometro (3) in condizioni di
normale funzionamento.
3
2
1
4
5
6
Codice
Campo di portata
(m
3
/h)
Conf. Imballo
Valvola di bilanciamento con flussometro.
Lettura diretta della portata.
Corpo in ghisa.
Flussometro in ottone.
Valvola a sfera per regolazione portata
con interno sagomato.
Flussometro a scala graduata con
indicatore portata a movimento magnetico.
Pmax di esercizio: 10 bar.
Campo di temperatura: -10–110 °C.
Max percentuale di glicole: 50 %.
Attacchi flangiati PN 16.
Accoppiamento con controflangia
EN 1092-1 (serie 617 a pag. 246).
PATENT.
4.Conclusa l’operazione di bilanciamento, rilasciare l’anello (2)
dell’otturatore del flussometro che, grazie ad una molla interna, si
riporterà automaticamente in posizione di chiusura.
5.Ultimata la regolazione, l’indicatore (1) può essere utilizzato per
mantenere memoria del settaggio effettuato, in caso di verifiche da
effettuarsi nel tempo.
Apertura e chiusura completa della valvola
Apertura completa della valvola
Chiusura completa della valvola
132060 D
N
65
6–24
132080 D
N
80
8–32
132100 DN 100
12–48
1
1
1
–
–
–
04.2021
207
