1

Codice

549506

549507

549508

549509

1”

1 1/4”

1 1/2”

2”

Portata max

consigliata m

3

/h

2,5

4

6

8,5

Conf.

1

1

1

1

Imballo

–

–

–

–

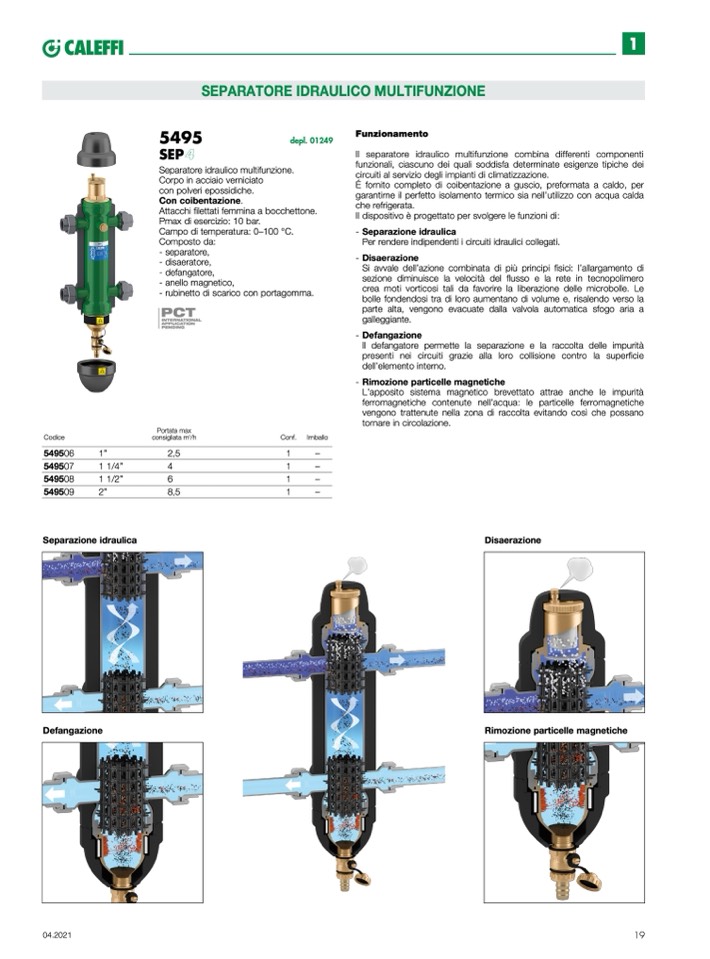

SEPARATORE IDRAULICO MULTIFUNZIONE

5495

depl. 01249

SEP4

Separatore idraulico multifunzione.

Corpo in acciaio verniciato

con polveri epossidiche.

Con coibentazione.

Attacchi filettati femmina a bocchettone.

Pmax di esercizio: 10 bar.

Campo di temperatura: 0–100 °C.

Composto da:

- separatore,

- disaeratore,

- defangatore,

- anello magnetico,

- rubinetto di scarico con portagomma.

Funzionamento

Il separatore idraulico multifunzione combina differenti componenti

funzionali, ciascuno dei quali soddisfa determinate esigenze tipiche dei

circuiti al servizio degli impianti di climatizzazione.

É fornito completo di coibentazione a guscio, preformata a caldo, per

garantirne il perfetto isolamento termico sia nell’utilizzo con acqua calda

che refrigerata.

Il dispositivo è progettato per svolgere le funzioni di:

- Separazione idraulica

Per rendere indipendenti i circuiti idraulici collegati.

- Disaerazione

Si avvale dell’azione combinata di più principi fisici: l’allargamento di

sezione diminuisce la velocità del flusso e la rete in tecnopolimero

crea moti vorticosi tali da favorire la liberazione delle microbolle. Le

bolle fondendosi tra di loro aumentano di volume e, risalendo verso la

parte alta, vengono evacuate dalla valvola automatica sfogo aria a

galleggiante.

- Defangazione

Il defangatore permette la separazione e la raccolta delle impurità

presenti nei circuiti grazie alla loro collisione contro la superficie

dell’elemento interno.

- Rimozione particelle magnetiche

L’apposito sistema magnetico brevettato attrae anche le impurità

ferromagnetiche contenute nell’acqua: le particelle ferromagnetiche

vengono trattenute nella zona di raccolta evitando così che possano

tornare in circolazione.

Separazione idraulica

Disaerazione

Defangazione

Rimozione particelle magnetiche

04.2021

19
