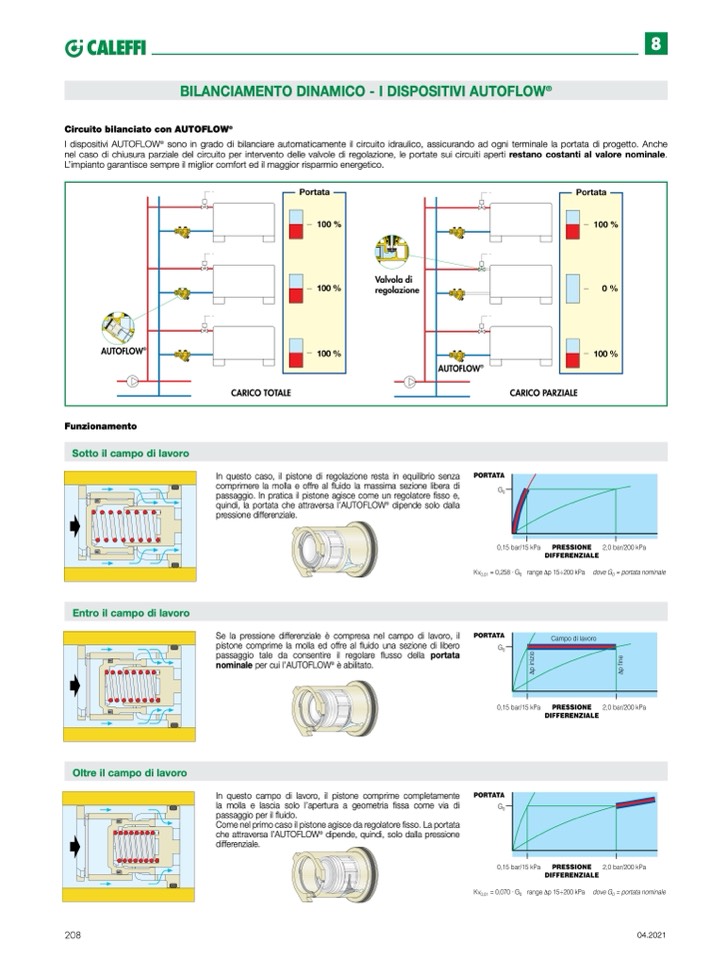

BILANCIAMENTO DINAMICO - I DISPOSITIVI AUTOFLOW
®
Circuito bilanciato con AUTOFLOW
®
I dispositivi AUTOFLOW
®
sono in grado di bilanciare automaticamente il circuito idraulico, assicurando ad ogni terminale la portata di progetto. Anche
nel caso di chiusura parziale del circuito per intervento delle valvole di regolazione, le portate sui circuiti aperti restano costanti al valore nominale.
L’impianto garantisce sempre il miglior comfort ed il maggior risparmio energetico.
Funzionamento
Sotto il campo di lavoro
Entro il campo di lavoro
In questo caso, il pistone di regolazione resta in equilibrio senza
comprimere la molla e offre al fluido la massima sezione libera di
passaggio. In pratica il pistone agisce come un regolatore fisso e,
quindi, la portata che attraversa l’AUTOFLOW
®
dipende solo dalla
pressione differenziale.
Se la pressione differenziale è compresa nel campo di lavoro, il
pistone comprime la molla ed offre al fluido una sezione di libero
passaggio tale da consentire il regolare flusso della portata
nominale per cui l’AUTOFLOW
®
è abilitato.
In questo campo di lavoro, il pistone comprime completamente
la molla e lascia solo l’apertura a geometria fissa come via di
passaggio per il fluido.
Come nel primo caso il pistone agisce da regolatore fisso. La portata
che attraversa l’AUTOFLOW
®
dipende, quindi, solo dalla pressione
differenziale.
Oltre il campo di lavoro
