8

Codice

121141

lll

121151

lll

121161

lll

121171

lll

121181

lll

121191

lll

Codice

121141

lll

121151

lll

121161

lll

121171

lll

121181

lll

121191

lll

1/2”

3/4”

1”

1 1/4”

1 1/2”

2”

Kv (m

3

/h)

6,90

7,73

18,00

18,50

47,24

48,89

Conf. Imballo

1

–

1

–

1

–

1

–

1

–

1

–

121

depl. 01141

AUTOFLOW

®

Combinazione di stabilizzatore automatico di portata e valvola a sfera.

Corpo in lega antidezincificazione .

Cartuccia AUTOFLOW

®

:

1/2”–1 1/4” in polimero ad alta resistenza.

1 1/2” e 2” in polimero ad alta resistenza e acciaio inox.

Pmax di esercizio: 25 bar.

Campo di temperatura: -20–100 °C.

Max percentuale di glicole: 50 %.

Range Dp: 15–200 kPa.

Portate: 0,085–11,0 m

3

/h.

Precisione: ± 10 %.

Predisposto per collegamento prese di pressione e valvola di scarico.

PATENT.

Dp minimo di

lavoro (kPa)

15

15

15

15

15

15

Range Dp

(kPa)

15–200

15–200

15–200

15–200

15–200

15–200

Portate (m

3

/h)

0,085; 0,12; 0,15; 0,2; 0,25; 0,3; 0,35; 0,4; 0,5; 0,6; 0,7; 0,8; 0,9; 1,0; 1,2

0,085; 0,12; 0,15; 0,2; 0,25; 0,3; 0,35; 0,4; 0,5; 0,6; 0,7; 0,8; 0,9; 1,0; 1,2; 1,4; 1,6

0,5; 0,6; 0,7; 0,8; 0,9; 1,0; 1,2; 1,4; 1,6; 1,8; 2,0; 2,25; 2,5; 2,75; 3,0; 3,25; 3,5; 3,75; 4,0; 4,25; 4,5; 4,75; 5,0

0,5; 0,6; 0,7; 0,8; 0,9; 1,0; 1,2; 1,4; 1,6; 1,8; 2,0; 2,25; 2,5; 2,75; 3,0; 3,25; 3,5; 3,75; 4,0; 4,25; 4,5; 4,75; 5,0

5,5; 6,0; 6,5; 7,0; 7,5; 8,0; 8,5; 9,0; 9,5; 10,0; 11,0

5,5; 6,0; 6,5; 7,0; 7,5; 8,0; 8,5; 9,0; 9,5; 10,0; 11,0

Pressione differenziale minima richiesta

È data dalla somma di due grandezze:

1. il Dp minimo di lavoro della cartuccia AUTOFLOW

®

;

2. il Dp richiesto per il passaggio della portata nominale attraverso il corpo valvola. Tale grandezza pu

ò essere determinata in base ai valori di Kv sopra

riportati e riferiti al solo corpo valvola.

Prevalenza pompa H = Dp

circuito

+ Dp

richiesta

Per corpi da 1/2” e 3/4”

Portata

Codice

(m

3

/h)

02M08 XXX

0,085

Per corpi da 1” e 1 1/4”

Portata

Codice

(m

3

/h)

02M12 XXX

0,12

02M15 XXX

0,15

02M20 XXX

0,20

041M8 XXC

1,80

Per corpi da 1 1/2” e 2”

Portata

Codice

(m

3

/h)

02M25 XXX

0,25

Per corpi da 1” e 1 1/4”,

con adattatore

042M0 XXC

02M30 XXX

0,30

02M35 XXX

0,35

02M40 XXX

0,40

042M7 XXC

2,00

042M2 XXC

2,25

Portata

Codice

(m

3

/h)

042M5 XXC

2,50

2,75

055M5 XXD

056M0 XXD

5,50

6,00

02M50 XXX

0,50

02M50 XXC

0,50

043M0 XXC

3,00

056M5 XXD

6,50

02M60 XXX

0,60

02M60 XXC

0,60

043M2 XXC

3,25

057M0 XXD

7,00

02M70 XXX

0,70

02M70 XXC

0,70

043M5 XXC

3,50

057M5 XXD

7,50

02M80 XXX

0,80

02M80 XXC

0,80

043M7 XXC

3,75

058M0 XXD

8,00

02M90 XXX

0,90

02M90 XXC

0,90

044M0 XXC

4,00

058M5 XXD

8,50

021M0 XXX

1,00

021M0 XXC

1,00

044M2 XXC

4,25

059M0 XXD

9,00

021M2 XXX

021M4 XXX

1,20

021M2 XXC

1,20

044M5 XXC

4,50

059M5 XXD

9,50

1,40

021M4 XXC

1,40

044M7 XXC

4,75

0510M XXD

10,0

021M6 XXX

1,60

021M6 XXC

1,60

045M0 XXC

5,00

0511M XXD

11,0

210

04.2021

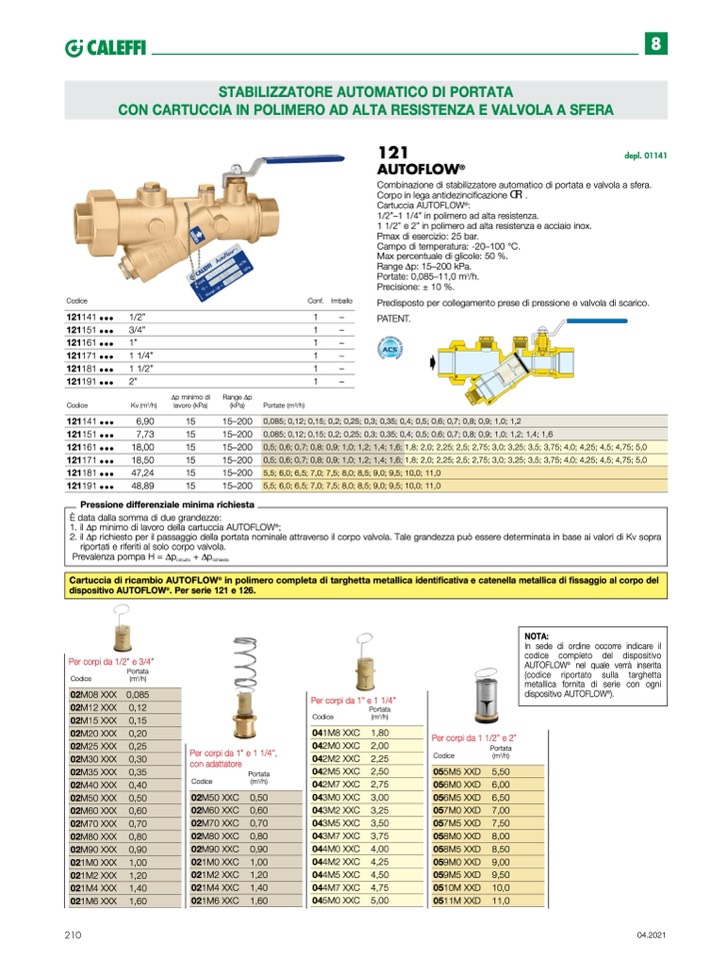

STABILIZZATORE AUTOMATICO DI PORTATA

CON CARTUCCIA IN POLIMERO AD ALTA RESISTENZA E VALVOLA A SFERA

Cartuccia di ricambio AUTOFLOW

®

in polimero completa di targhetta metallica identificativa e catenella metallica di fissaggio al corpo del

dispositivo AUTOFLOW

®

. Per serie 121 e 126.

NOTA:

In sede di ordine occorre indicare il

codice completo del dispositivo

AUTOFLOW

®

nel quale verrà inserita

(codice riportato sulla targhetta

metallica fornita di serie con ogni

dispositivo AUTOFLOW

®

).
