8

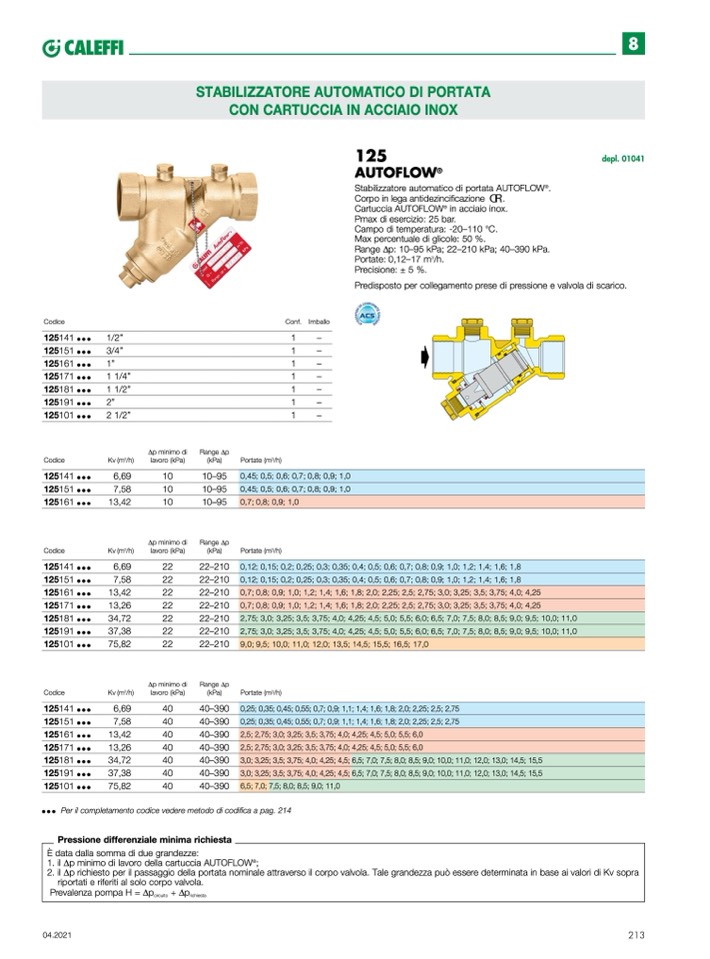

STABILIZZATORE AUTOMATICO DI PORTATA
CON CARTUCCIA IN ACCIAIO INOX
125
depl. 01041
AUTOFLOW
®
Stabilizzatore automatico di portata AUTOFLOW
®
.
Corpo in lega antidezincificazione .
Cartuccia AUTOFLOW
®
in acciaio inox.
Pmax di esercizio: 25 bar.
Campo di temperatura: -20–110 °C.
Max percentuale di glicole: 50 %.
Range Dp: 10–95 kPa; 22–210 kPa; 40–390 kPa.
Portate: 0,12–17 m
3
/h.
Precisione: ± 5 %.
Predisposto per collegamento prese di pressione e valvola di scarico.
Codice
125141
lll
1/2”
125151
lll
3/4”
125161
lll
1”
125171
lll
1 1/4”
125181
lll
1 1/2”
125191
lll
2”
125101
lll
2 1/2”
Codice
Kv (m
3
/h)
125141
lll
6,69
125151
lll
7,58
125161
lll
13,42
Codice
Kv (m
3
/h)
125141
lll
6,69
125151
lll
7,58
125161
lll
13,42
125171
lll
13,26
125181
lll
34,72
125191
lll
37,38
125101
lll
75,82
Codice
Kv (m
3
/h)
125141
lll
6,69
125151
lll
7,58
125161
lll
13,42
125171
lll
13,26
125181
lll
34,72
125191
lll
37,38
125101
lll
75,82
Conf. Imballo
1
1
1
1
1
1
1
–
–
–
–
–
–
–
Dp minimo di
lavoro (kPa)
10
10
10
Dp minimo di
lavoro (kPa)
22
22
22
22
22
22
22
Dp minimo di
lavoro (kPa)
40
40
40
40
40
40
40
Range Dp
(kPa)
10–95
10–95
10–95
Range Dp
(kPa)
22–210
22–210
22–210
22–210
22–210
22–210
22–210
Range Dp
(kPa)
40–390
40–390
40–390
40–390
40–390
40–390
40–390
Portate (m
3
/h)
Portate (m
3
/h)
Portate (m
3
/h)
0,45; 0,5; 0,6; 0,7; 0,8; 0,9; 1,0
0,45; 0,5; 0,6; 0,7; 0,8; 0,9; 1,0
0,7; 0,8; 0,9; 1,0
0,12; 0,15; 0,2; 0,25; 0,3; 0,35; 0,4; 0,5; 0,6; 0,7; 0,8; 0,9; 1,0; 1,2; 1,4; 1,6; 1,8
0,12; 0,15; 0,2; 0,25; 0,3; 0,35; 0,4; 0,5; 0,6; 0,7; 0,8; 0,9; 1,0; 1,2; 1,4; 1,6; 1,8
0,7; 0,8; 0,9; 1,0; 1,2; 1,4; 1,6; 1,8; 2,0; 2,25; 2,5; 2,75; 3,0; 3,25; 3,5; 3,75; 4,0; 4,25
0,7; 0,8; 0,9; 1,0; 1,2; 1,4; 1,6; 1,8; 2,0; 2,25; 2,5; 2,75; 3,0; 3,25; 3,5; 3,75; 4,0; 4,25
2,75; 3,0; 3,25; 3,5; 3,75; 4,0; 4,25; 4,5; 5,0; 5,5; 6,0; 6,5; 7,0; 7,5; 8,0; 8,5; 9,0; 9,5; 10,0; 11,0
2,75; 3,0; 3,25; 3,5; 3,75; 4,0; 4,25; 4,5; 5,0; 5,5; 6,0; 6,5; 7,0; 7,5; 8,0; 8,5; 9,0; 9,5; 10,0; 11,0
9,0; 9,5; 10,0; 11,0; 12,0; 13,5; 14,5; 15,5; 16,5; 17,0
0,25; 0,35; 0,45; 0,55; 0,7; 0,9; 1,1; 1,4; 1,6; 1,8; 2,0; 2,25; 2,5; 2,75
0,25; 0,35; 0,45; 0,55; 0,7; 0,9; 1,1; 1,4; 1,6; 1,8; 2,0; 2,25; 2,5; 2,75
2,5; 2,75; 3,0; 3,25; 3,5; 3,75; 4,0; 4,25; 4,5; 5,0; 5,5; 6,0
2,5; 2,75; 3,0; 3,25; 3,5; 3,75; 4,0; 4,25; 4,5; 5,0; 5,5; 6,0
3,0; 3,25; 3,5; 3,75; 4,0; 4,25; 4,5; 6,5; 7,0; 7,5; 8,0; 8,5; 9,0; 10,0; 11,0; 12,0; 13,0; 14,5; 15,5
3,0; 3,25; 3,5; 3,75; 4,0; 4,25; 4,5; 6,5; 7,0; 7,5; 8,0; 8,5; 9,0; 10,0; 11,0; 12,0; 13,0; 14,5; 15,5
6,5; 7,0;
7,5; 8,0; 8,5; 9,0; 11,0
l l l
Per il completamento codice vedere metodo di codifica a pag. 214
Pressione differenziale minima richiesta
È data dalla somma di due grandezze:
1. il Dp minimo di lavoro della cartuccia AUTOFLOW
®
;
2. il Dp richiesto per il passaggio della portata nominale attraverso il corpo valvola. Tale grandezza può essere determinata in base ai valori di Kv sopra
riportati e riferiti al solo corpo valvola.
Prevalenza pompa H = Dp
circuito
+ Dp
richiesta
04.2021
213
