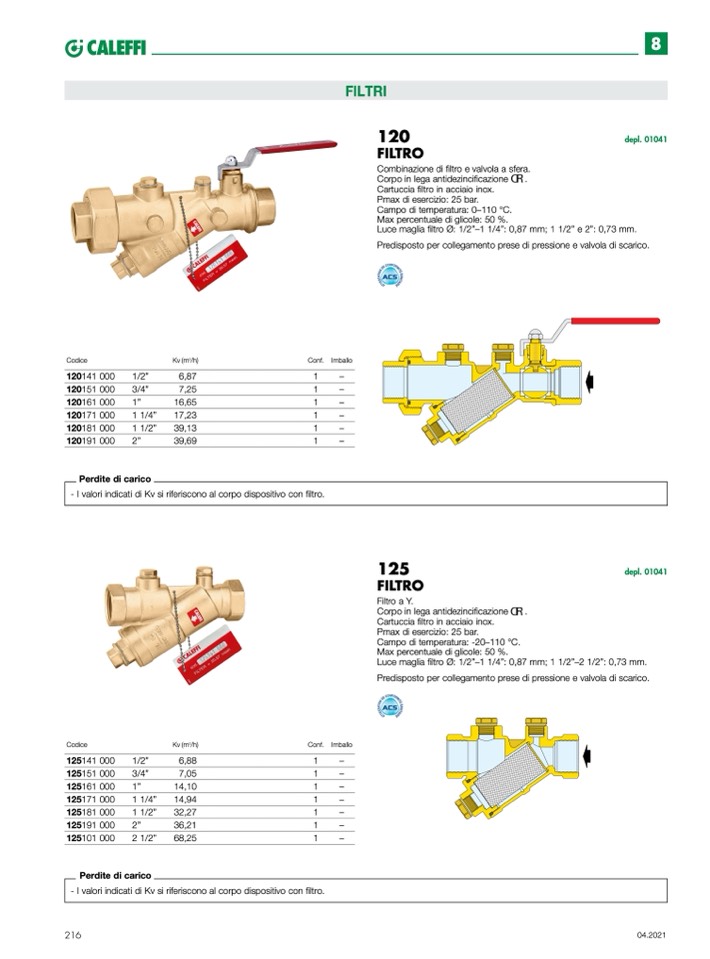

8
FILTRI
120
depl. 01041
FILTRO
Combinazione di filtro e valvola a sfera.
Corpo in lega antidezincificazione .
Cartuccia filtro in acciaio inox.
Pmax di esercizio: 25 bar.
Campo di temperatura: 0–110 °C.
Max percentuale di glicole: 50 %.
Luce maglia filtro Ø: 1/2”–1 1/4”: 0,87 mm; 1 1/2” e 2”: 0,73 mm.
Predisposto per collegamento prese di pressione e valvola di scarico.
Codice
120141 000
120151 000
120161 000
120171 000
120181 000
120191 000
Kv (m
3
/h)
1/2”
6,87
3/4”
7,25
Conf. Imballo
1
–
1
–
1
–
1
–
1
–
1
–
1”
1 1/4”
1 1/2”
2”
16,65
17,23
39,13
39,69
Perdite di carico
- I valori indicati di Kv si riferiscono al corpo dispositivo con filtro.
125
FILTRO
depl. 01041
Filtro a Y.
Corpo in lega antidezincificazione
Cartuccia filtro in acciaio inox.
Pmax di esercizio: 25 bar.
Campo di temperatura: -20–110 °C.
Max percentuale di glicole: 50 %.
Luce maglia filtro Ø: 1/2”–1 1/4”: 0,87 mm; 1 1/2”–2 1/2”: 0,73 mm.
Predisposto per collegamento prese di pressione e valvola di scarico.
.
Codice
125141 000
125151 000
125161 000
125171 000
125181 000
125191 000
125101 000
1/2”
3/4”
1”
1 1/4”
1 1/2”
2”
2 1/2”
Kv (m
3
/h)
6,88
7,05
14,10
14,94
32,27
36,21
68,25
Conf. Imballo
1
–
1
–
1
–
1
–
1
–
1
–
1
–
216
04.2021
Perdite di carico
- I valori indicati di Kv si riferiscono al corpo dispositivo con filtro.
