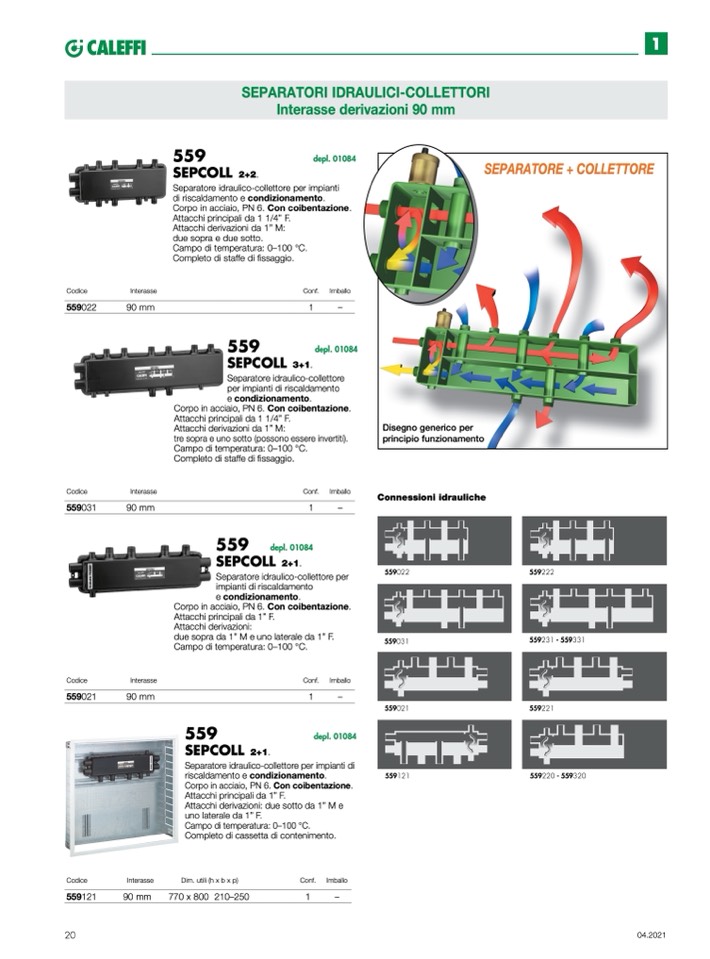

SEPARATORI IDRAULICI-COLLETTORI

Interasse derivazioni 90 mm

Codice

559022

Interasse

90 mm

Conf.

1

–

559

depl. 01084

SEPCOLL

2+2.

Separatore idraulico-collettore per impianti

di riscaldamento e condizionamento.

Corpo in acciaio, PN 6. Con coibentazione.

Attacchi principali da 1 1/4” F.

Attacchi derivazioni da 1” M:

due sopra e due sotto.

Campo di temperatura: 0–100 °C.

Completo di staffe di fissaggio.

Disegno generico per

principio funzionamento

SEPARATORE + COLLETTORE

Imballo

559

depl. 01084

SEPCOLL

3+1.

Separatore idraulico-collettore

per impianti di riscaldamento

e condizionamento.

Corpo in acciaio, PN 6. Con coibentazione.

Attacchi principali da 1 1/4” F.

Attacchi derivazioni da 1” M:

tre sopra e uno sotto (possono essere invertiti).

Campo di temperatura: 0–100 °C.

Completo di staffe di fissaggio.

Codice

559031

Interasse

90 mm

Conf.

1

–

Separatore idraulico-collettore per

impianti di riscaldamento

e condizionamento.

Corpo in acciaio, PN 6. Con coibentazione.

Attacchi principali da 1” F.

Attacchi derivazioni:

due sopra da 1” M e uno laterale da 1” F.

Campo di temperatura: 0–100 °C.

Imballo

Connessioni idrauliche

559022

559031

559021

559121

559

SEPCOLL

2+1.

depl. 01084

Codice

559021

Interasse

90 mm

Conf.

Imballo

559222

559231 - 559331

559221

559220 - 559320

1

–

depl. 01084

559

SEPCOLL

2+1.

Codice

559121

Interasse

90 mm

Dim. utili (h x b x p)

770 x 800 210–250

Conf.

1

Imballo

–

Separatore idraulico-collettore per impianti di

riscaldamento e condizionamento.

Corpo in acciaio, PN 6. Con coibentazione.

Attacchi principali da 1” F.

Attacchi derivazioni: due sotto da 1” M e

uno laterale da 1” F.

Campo di temperatura: 0–100 °C.

Completo di cassetta di contenimento.

20
