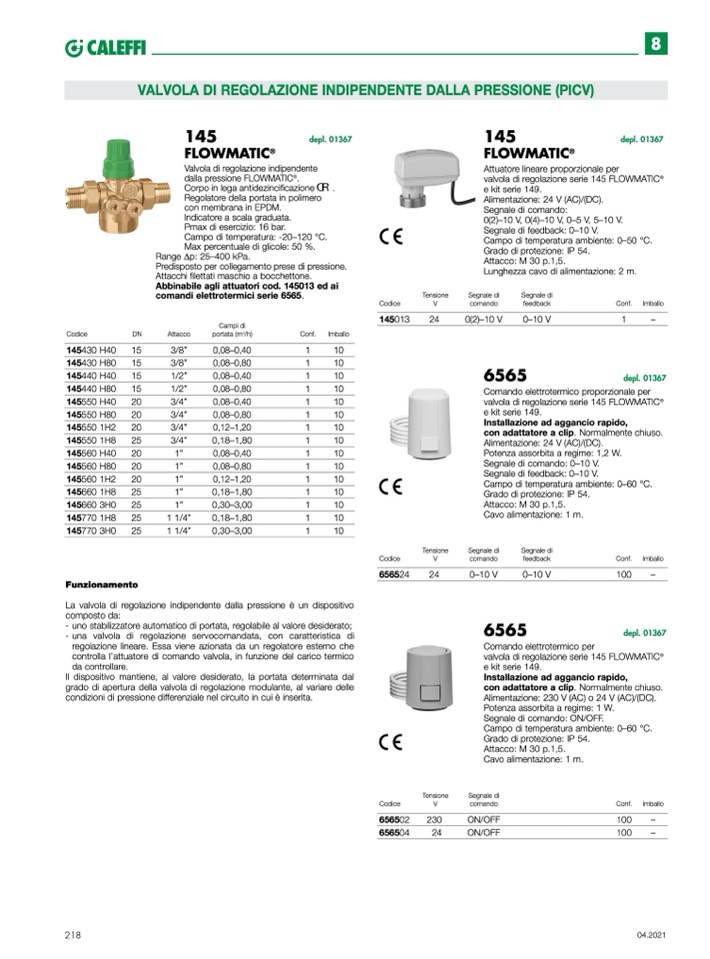

8
VALVOLA DI REGOLAZIONE INDIPENDENTE DALLA PRESSIONE (PICV)
145
depl. 01367
FLOWMATIC
®
Valvola di regolazione indipendente
dalla pressione FLOWMATIC
®
.
Corpo in lega antidezincificazione
.
Regolatore della portata in polimero
con membrana in EPDM.
Indicatore a scala graduata.
Pmax di esercizio: 16 bar.
Campo di temperatura: -20–120 °C.
Max percentuale di glicole: 50 %.
Range Dp: 25–400 kPa.
Predisposto per collegamento prese di pressione.
Attacchi filettati maschio a bocchettone.
Abbinabile agli attuatori cod. 145013 ed ai
comandi elettrotermici serie 6565.
145
depl. 01367
FLOWMATIC
®
Attuatore lineare proporzionale per
valvola di regolazione serie 145 FLOWMATIC
®
e kit serie 149.
Alimentazione: 24 V (AC)/(DC).
Segnale di comando:
0(2)–10 V, 0(4)–10 V, 0–5 V, 5–10 V.
Segnale di feedback: 0–10 V.
Campo di temperatura ambiente: 0–50 °C.
Grado di protezione: IP 54.
Attacco: M 30 p.1,5.
Lunghezza cavo di alimentazione: 2 m.
Codice
145013
Tensione
V
24
Segnale di
comando
0(2)–10 V
Segnale di
feedback
0–10 V
Conf.
1
–
depl. 01367
Imballo
Codice
DN
Campi di
Attacco
portata (m
3
/h)
3/8”
0,08–0,40
3/8”
0,08–0,80
1/2”
0,08–0,40
1/2”
0,08–0,80
3/4”
0,08–0,40
3/4”
0,08–0,80
3/4”
0,12–1,20
3/4”
0,18–1,80
1”
0,08–0,40
1”
0,08–0,80
1”
0,12–1,20
1”
0,18–1,80
1”
0,30–3,00
1 1/4”
0,18–1,80
1 1/4”
0,30–3,00
Conf.
Imballo
1
10
1
10
1
10
1
10
1
10
1
10
1
10
1
10
1
10
1
10
1
10
1
10
1
10
1
10
1
10
145430 H40
145430 H80
145440 H40
145440 H80
145550 H40
145550 H80
145550 1H2
145550 1H8
145560 H40
145560 H80
145560 1H2
145660 1H8
145660 3H0
145770 1H8
145770 3H0
15
15
15
15
20
20
20
25
20
20
20
25
25
25
25
6565
Comando elettrotermico proporzionale per
valvola di regolazione serie 145 FLOWMATIC
®
e kit serie 149.
Installazione ad aggancio rapido,
con adattatore a clip. Normalmente chiuso.
Alimentazione: 24 V (AC)/(DC).
Potenza assorbita a regime: 1,2 W.
Segnale di comando: 0–10 V.
Segnale di feedback: 0–10 V.
Campo di temperatura ambiente: 0–60 °C.
Grado di protezione: IP 54.
Attacco: M 30 p.1,5.
Cavo alimentazione: 1 m.
Funzionamento
Codice
656524
Tensione
V
24
Segnale di
comando
0–10 V
Segnale di
feedback
0–10 V
Conf.
100
–
depl. 01367
Imballo
La valvola di regolazione indipendente dalla pressione è un dispositivo
composto da:
- uno stabilizzatore automatico di portata, regolabile al valore desiderato;
- una valvola di regolazione servocomandata, con caratteristica di
regolazione lineare. Essa viene azionata da un regolatore esterno che
controlla l’attuatore di comando valvola, in funzione del carico termico
da controllare.
Il dispositivo mantiene, al valore desiderato, la portata determinata dal
grado di apertura della valvola di regolazione modulante, al variare delle
condizioni di pressione differenziale nel circuito in cui
è inserita.
6565
Comando elettrotermico per
valvola di regolazione serie 145 FLOWMATIC
®
e kit serie 149.
Installazione ad aggancio rapido,
con adattatore a clip. Normalmente chiuso.
Alimentazione: 230 V (AC) o 24 V (AC)/(DC).
Potenza assorbita a regime: 1 W.
Segnale di comando: ON/OFF.
Campo di temperatura ambiente: 0–60 °C.
Grado di protezione: IP 54.
Attacco: M 30 p.1,5.
Cavo alimentazione: 1 m.
Codice
656502
656504
Tensione
V
230
124
Segnale di
comando
ON/OFF
ON/OFF
Conf.
Imballo
100
–
100
–
218
04.2021
