Codice

550320

Interasse

125 mm

Portata max

consigliata m

3

/h

9

Conf.

Imballo

1

–

depl. 01355

Codice

550330

Interasse

125 mm

Portata max

consigliata m

3

/h

9

Conf.

Imballo

1

–

Codice

550340

Interasse

125 mm

Portata max

consigliata m

3

/h

9

Conf.

1

Imballo

–

1 1/2” M x 1” M

Conf.

1

Imballo

–

04.2021

23

550

2

Collettore per impianti di riscaldamento e

condizionamento.

Corpo in acciaio. Con coibentazione.

Attacchi principali da 2” M.

depl. 01355

550

depl. 01355

Separatore idraulico per impianti di riscaldamento

e condizionamento.

Per collettore serie 550 DN 32.

Corpo in acciaio. Con coibentazione.

Attacchi principali da 2” M.

Attacchi derivazioni: 2” F con calotta mobile.

Pmax di esercizio: 6 bar.

Campo di temperatura: 5–110 °C.

Attacchi derivazioni: 1 1/2” F con calotta mobile.

Pmax di esercizio: 6 bar.

Campo di temperatura: 5–110 °C.

Completo di staffe in acciaio.

550

3

Collettore per impianti di riscaldamento e

condizionamento.

Corpo in acciaio. Con coibentazione.

Attacchi principali da 2” M.

Attacchi derivazioni: 1 1/2” F con calotta mobile.

Pmax di esercizio: 6 bar.

Campo di temperatura: 5–110 °C.

Completo di staffe in acciaio.

Collegamento primario da destra

550

4

depl. 01355

Collettore per impianti di riscaldamento e

condizionamento.

Corpo in acciaio. Con coibentazione.

Attacchi principali da 2” M.

Attacchi derivazioni: 1 1/2” F con calotta mobile.

Pmax di esercizio: 6 bar.

Campo di temperatura: 5–110 °C.

Completo di staffe in acciaio.

Coppia di tappi con guarnizione

per derivazioni non utilizzate.

Per serie 559 e 550 con interasse da 125 mm.

Conf.

Imballo

1

–

559

Coppia di raccordi con guarnizione.

Per serie 559 e 550 con interasse da 125 mm.

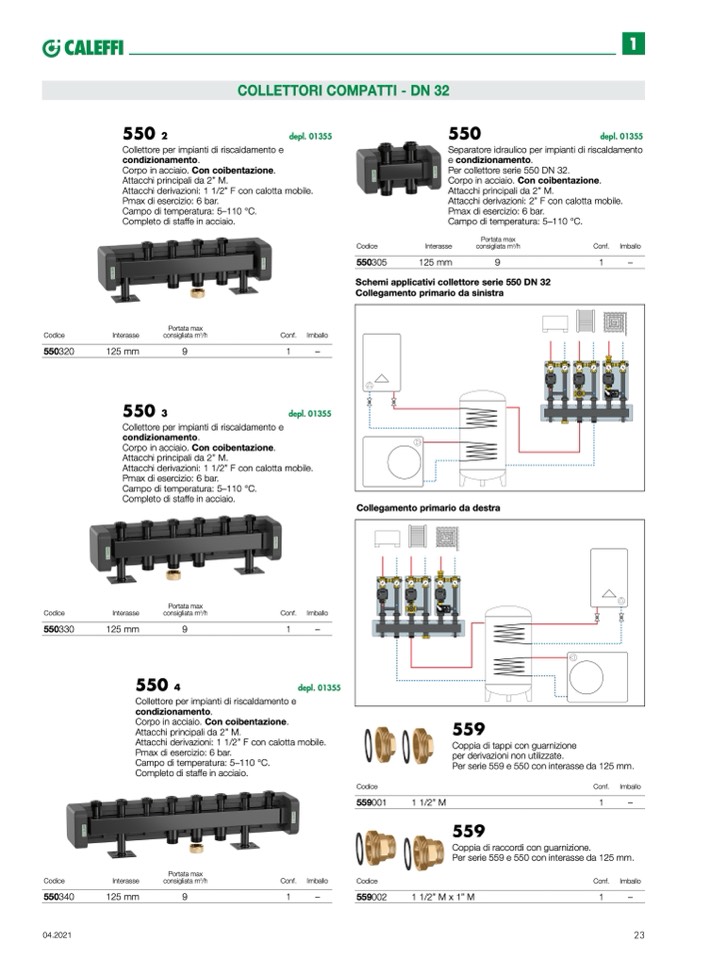

COLLETTORI COMPATTI - DN 32

Codice

550305

Portata max

Interasse

consigliata m

3

/h

125 mm

9

Conf.

1

–

Schemi applicativi collettore serie 550 DN 32

Collegamento primario da sinistra

Codice

559001

Codice

559002

1 1/2” M
