252
04.2021

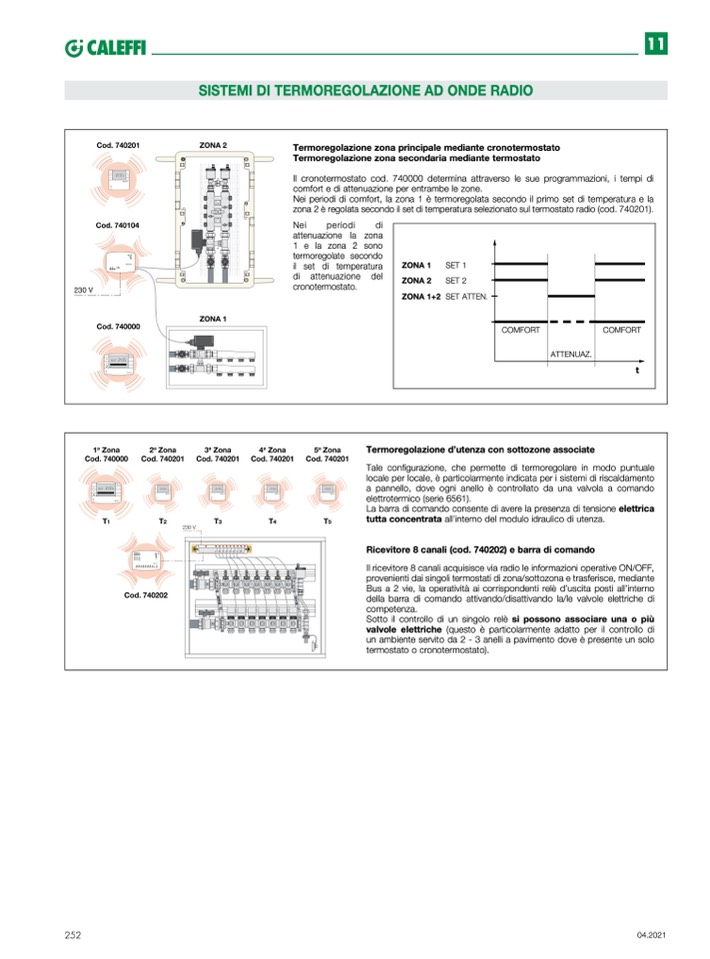

SISTEMI DI TERMOREGOLAZIONE AD ONDE RADIO
Termoregolazione zona principale mediante cronotermostato
Termoregolazione zona secondaria mediante termostato
Il cronotermostato cod. 740000 determina attraverso le sue programmazioni, i tempi di
comfort e di attenuazione per entrambe le zone.
Nei periodi di comfort, la zona 1 è termoregolata secondo il primo set di temperatura e la
zona 2 è regolata secondo il set di temperatura selezionato sul termostato radio (cod. 740201).
Nei
periodi
di
attenuazione la zona
1 e la zona 2 sono
termoregolate secondo
il set di temperatura
di attenuazione del
cronotermostato.
ZONA 1
ZONA 2
ZONA 1+2 SET ATTEN.
SET 1
SET 2
Termoregolazione d’utenza con sottozone associate
COMFORT
COMFORT
t
Tale configurazione, che permette di termoregolare in modo puntuale
locale per locale, è particolarmente indicata per i sistemi di riscaldamento
a pannello, dove ogni anello è controllato da una valvola a comando
elettrotermico (serie 6561).
La barra di comando consente di avere la presenza di tensione elettrica
tutta concentrata all’interno del modulo idraulico di utenza.
Ricevitore 8 canali (cod. 740202) e barra di comando
Il ricevitore 8 canali acquisisce via radio le informazioni operative ON/OFF,
provenienti dai singoli termostati di zona/sottozona e trasferisce, mediante
Bus a 2 vie, la operatività ai corrispondenti relè d’uscita posti all’interno
della barra di comando attivando/disattivando la/le valvole elettriche di
competenza.
Sotto il controllo di un singolo relè si possono associare una o più
valvole elettriche (questo è particolarmente adatto per il controllo di
un ambiente servito da 2 - 3 anelli a pavimento dove è presente un solo
termostato o cronotermostato).
ATTENUAZ.
11
