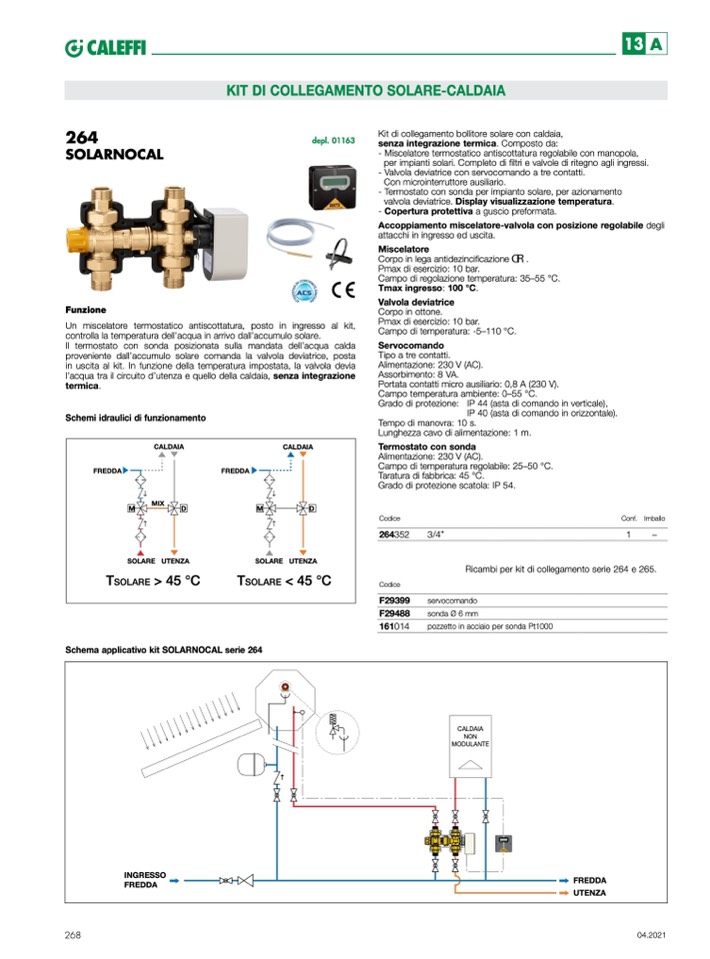

264

SOLARNOCAL

depl. 01163

Kit di collegamento bollitore solare con caldaia,

senza integrazione termica. Composto da:

- Miscelatore termostatico antiscottatura regolabile con manopola,

per impianti solari. Completo di filtri e valvole di ritegno agli ingressi.

- Valvola deviatrice con servocomando a tre contatti.

Con microinterruttore ausiliario.

- Termostato con sonda per impianto solare, per azionamento

valvola deviatrice. Display visualizzazione temperatura.

- Copertura protettiva a guscio preformata.

Accoppiamento miscelatore-valvola con posizione regolabile degli

attacchi in ingresso ed uscita.

Funzione

Miscelatore

Corpo in lega antidezincificazione

.

Pmax di esercizio: 10 bar.

Campo di regolazione temperatura: 35–55 °C.

Tmax ingresso: 100 °C.

Valvola deviatrice

Corpo in ottone.

Pmax di esercizio: 10 bar.

Campo di temperatura: -5–110 °C.

Servocomando

Tipo a tre contatti.

Alimentazione: 230 V (AC).

Assorbimento: 8 VA.

Portata contatti micro ausiliario: 0,8 A (230 V).

Campo temperatura ambiente: 0–55 °C.

Grado di protezione: IP 44 (asta di comando in verticale),

IP 40 (asta di comando in orizzontale).

Tempo di manovra: 10 s.

Lunghezza cavo di alimentazione: 1 m.

Termostato con sonda

Alimentazione: 230 V (AC).

Campo di temperatura regolabile: 25–50 °C.

Taratura di fabbrica: 45 °C.

Grado di protezione scatola: IP 54.

Un miscelatore termostatico antiscottatura, posto in ingresso al kit,

controlla la temperatura dell’acqua in arrivo dall’accumulo solare.

Il termostato con sonda posizionata sulla mandata dell’acqua calda

proveniente dall’accumulo solare comanda la valvola deviatrice, posta

in uscita al kit. In funzione della temperatura impostata, la valvola devia

l’acqua tra il circuito d’utenza e quello della caldaia, senza integrazione

termica.

Schemi idraulici di funzionamento

CALDAIA

CALDAIA

268

04.2021

FREDDA

FREDDA

M

MI

X

D

M

D

SOLARE UTENZA

SOLARE UTENZA

T

SOLARE

< 45 °C

T

SOLARE

> 45 °C

Schema applicativo kit SOLARNOCAL serie 264

servocomando

sonda Ø 6 mm

pozzetto in acciaio per sonda Pt1000

CALDAIA

NON

MODULANTE

INGRESSO

FREDDA

FREDDA

UTENZA

KIT DI COLLEGAMENTO SOLARE-CALDAIA

Codice

264352

Codice

F29399

F29488

161014

3/4”

Conf. Imballo

1

–

Ricambi per kit di collegamento serie 264 e 265.
