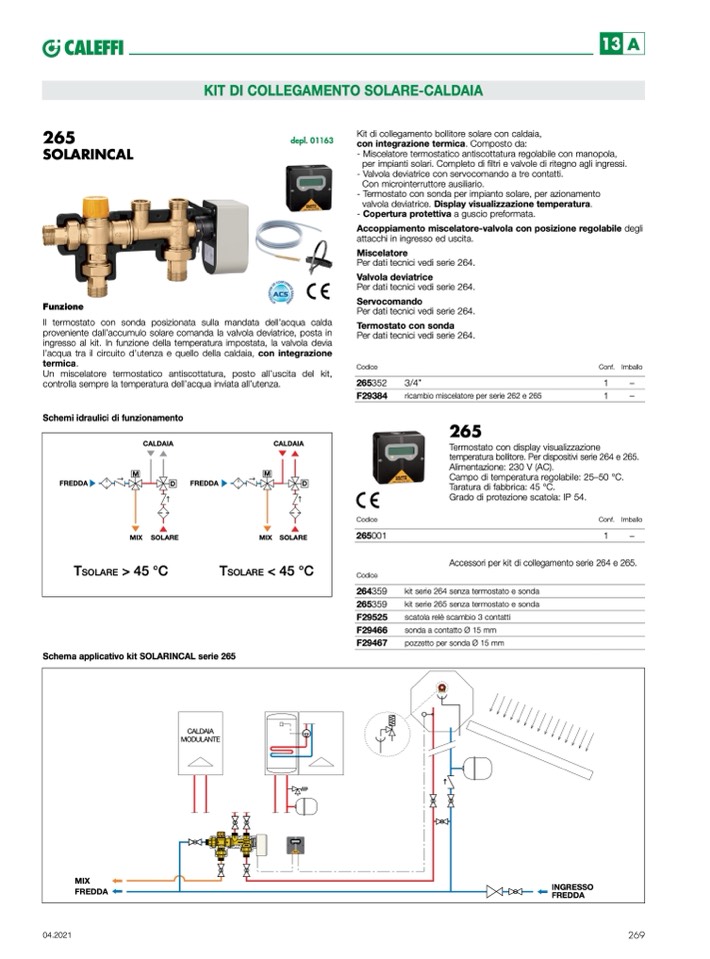

265

SOLARINCAL

Funzione

depl. 01163

Kit di collegamento bollitore solare con caldaia,

con integrazione termica. Composto da:

- Miscelatore termostatico antiscottatura regolabile con manopola,

per impianti solari. Completo di filtri e valvole di ritegno agli ingressi.

- Valvola deviatrice con servocomando a tre contatti.

Con microinterruttore ausiliario.

- Termostato con sonda per impianto solare, per azionamento

valvola deviatrice. Display visualizzazione temperatura.

- Copertura protettiva a guscio preformata.

Accoppiamento miscelatore-valvola con posizione regolabile degli

attacchi in ingresso ed uscita.

Il termostato con sonda posizionata sulla mandata dell’acqua calda

proveniente dall’accumulo solare comanda la valvola deviatrice, posta in

ingresso al kit. In funzione della temperatura impostata, la valvola devia

l’acqua tra il circuito d’utenza e quello della caldaia, con integrazione

termica.

Un miscelatore termostatico antiscottatura, posto all’uscita del kit,

controlla sempre la temperatura dell’acqua inviata all’utenza.

Miscelatore

Per dati tecnici vedi serie 264.

Valvola deviatrice

Per dati tecnici vedi serie 264.

Servocomando

Per dati tecnici vedi serie 264.

Termostato con sonda

Per dati tecnici vedi serie 264.

Schemi idraulici di funzionamento

CALDAIA

CALDAIA

D

MIX SOLARE

T

SOLARE

< 45 °C

Codice

265352

F29384

Codice

265001

Codice

264359

265359

F29525

F29466

F29467

Conf. Imballo

3/4”

1

–

ricambio miscelatore per serie 262 e 265

1

–

265

Termostato con display visualizzazione

temperatura bollitore. Per dispositivi serie 264 e 265.

Alimentazione: 230 V (AC).

Campo di temperatura regolabile: 25–50 °C.

Taratura di fabbrica: 45 °C.

Grado di protezione scatola: IP 54.

Conf. Imballo

1

–

Accessori per kit di collegamento serie 264 e 265.

FREDDA

D

MIX SOLARE

FREDDA

T

SOLARE

> 45 °C

M

M

Schema applicativo kit SOLARINCAL serie 265

04.2021

269

MIX

FREDDA

INGRESSO

FREDDA

CALDAIA

MODULANTE

KIT DI COLLEGAMENTO SOLARE-CALDAIA

kit serie 264 senza termostato e sonda

kit serie 265 senza termostato e sonda

scatola relè scambio 3 contatti

sonda a contatto Ø 15 mm

pozzetto per sonda Ø 15 mm

13 A
