13

A

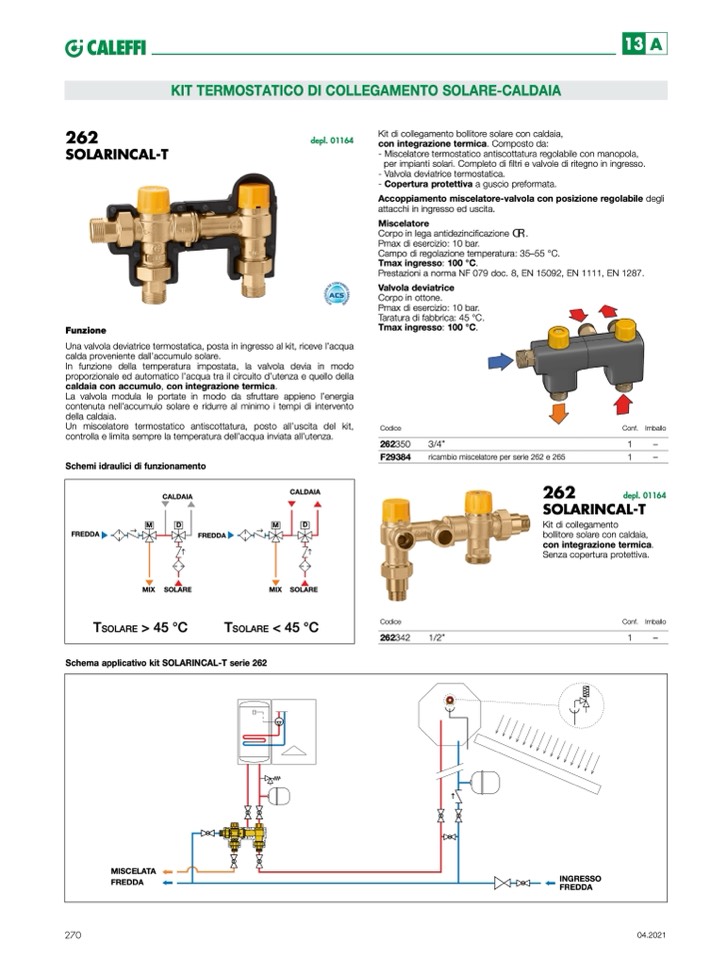

KIT TERMOSTATICO DI COLLEGAMENTO SOLARE-CALDAIA

Kit di collegamento bollitore solare con caldaia,

con integrazione termica. Composto da:

- Miscelatore termostatico antiscottatura regolabile con manopola,

per impianti solari. Completo di filtri e valvole di ritegno in ingresso.

- Valvola deviatrice termostatica.

- Copertura protettiva a guscio preformata.

Accoppiamento miscelatore-valvola con posizione regolabile degli

attacchi in ingresso ed uscita.

Miscelatore

Corpo in lega antidezincificazione .

Pmax di esercizio: 10 bar.

Campo di regolazione temperatura: 35–55 °C.

Tmax ingresso: 100 °C.

Prestazioni a norma NF 079 doc. 8, EN 15092, EN 1111, EN 1287.

262

depl. 01164

SOLARINCAL-T

Funzione

Una valvola deviatrice termostatica, posta in ingresso al kit, riceve l’acqua

calda proveniente dall’accumulo solare.

In funzione della temperatura impostata, la valvola devia in modo

proporzionale ed automatico l’acqua tra il circuito d’utenza e quello della

caldaia con accumulo, con integrazione termica.

La valvola modula le portate in modo da sfruttare appieno l’energia

contenuta nell’accumulo solare e ridurre al minimo i tempi di intervento

della caldaia.

Un miscelatore termostatico antiscottatura, posto all’uscita del kit,

controlla e limita sempre la temperatura dell’acqua inviata all’utenza.

Schemi idraulici di funzionamento

CALDAIA

CALDAIA

FREDDA

M

D

M

D

FREDDA

MIX SOLARE

MIX SOLARE

T

SOLARE

> 45 °C

T

SOLARE

< 45 °C

Valvola deviatrice

Corpo in ottone.

Pmax di esercizio: 10 bar.

Taratura di fabbrica: 45 °C.

Tmax ingresso: 100 °C.

Codice

262350

F29384

3/4”

ricambio miscelatore per serie 262 e 265

Conf. Imballo

1

1

depl. 01164

262

Codice

262342

1/2”

SOLARINCAL-T

Kit di collegamento

bollitore solare con caldaia,

con integrazione termica.

Senza copertura protettiva.

Conf. Imballo

1

Schema applicativo kit SOLARINCAL-T serie 262

MISCELATA

FREDDA

INGRESSO

FREDDA

270

04.2021
