04.2021

275

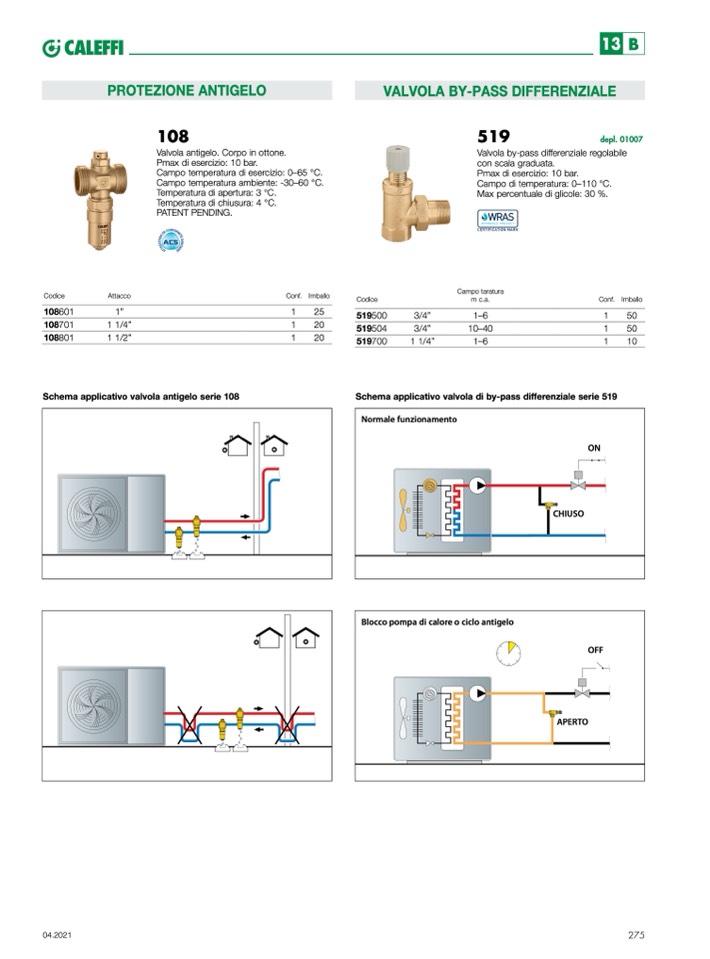

PROTEZIONE ANTIGELO

108

Valvola antigelo. Corpo in ottone.

Pmax di esercizio: 10 bar.

Campo temperatura di esercizio: 0–65 °C.

Campo temperatura ambiente: -30–60 °C.

Temperatura di apertura: 3 °C.

Temperatura di chiusura: 4 °C.

PATENT PENDING.

13 B

VALVOLA BY-PASS DIFFERENZIALE

Codice

Attacco

108601

1”

108701

1 1/4”

108801

1 1/2”

Schema applicativo valvola antigelo serie 108

Conf. Imballo

1

25

Codice

519500

519504

519700

3/4”

3/4”

1 1/4”

519

depl. 01007

Valvola by-pass differenziale regolabile

con scala graduata.

Pmax di esercizio: 10 bar.

Campo di temperatura: 0–110 °C.

Max percentuale di glicole: 30 %.

Campo taratura

m c.a.

Conf. Imballo

1–6

1

50

10–40

1

50

1–6

1

10

1

1

20

20

Schema applicativo valvola di by-pass differenziale serie 519

Normale funzionamento

Blocco pompa di calore o ciclo antigelo

ON

CHIUSO

OFF

APERTO
